Grand Comparatif Medium et Large bande Partie 2

Distorsions Harmoniques

J’avais écrit à l’époque un article pour vous aider à lire ces courbes : Distorsions harmoniques : Lecture et Interprétations.

Cet article a maintenant un peu plus de 6 ans et depuis des tests d’écoute et la lecture d’articles m’ont fait un peu évoluer.

Plus les harmoniques ont un rang élevé, plus leur impact est audible, en effet la fréquence devient de plus en plus distincte de la fondamentale et l’effet de masque est moindre.

Pour lire ces graphiques je vous suggère d’ouvrir ceux que vous souhaitez comparer dans deux fenêtres différentes et passer de l’une à l’autre rapidement. C’est valable pour toutes les images de ce comparatif.

A 90db/1m

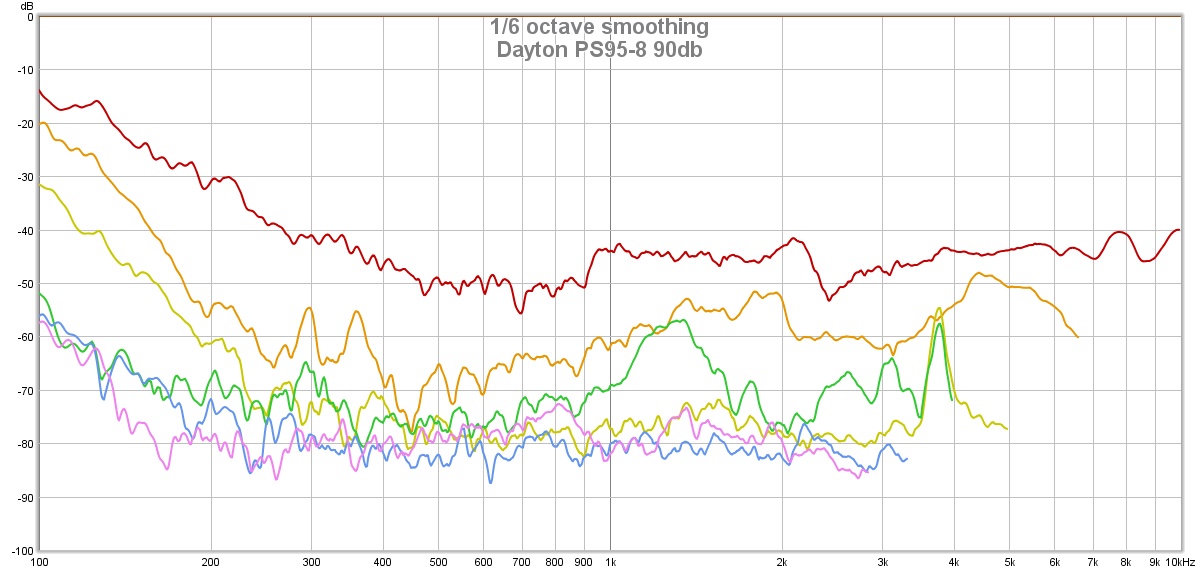

Dayton PS95-8

La H3 est plutôt basse dans le bas medium mais elle est montante dans le haut medium et est l’une des plus élevée autour de 2kHz. On note un vilain pic de H5 à environ 1300Hz qui gâche la fête.

Dayton RS52AN-8

La H3 est très basse entre 800 et 3kHz avec un gros pic à 4Khz correspondant au pic sur la réponse en fréquence à 12kHz.

On pourrait attendre un éventuel pic de H5 à 2400Hz , on en voit un, mais on note également un petit pic de H5 à 1800Hz ainsi que la H7 (normalement noyée dans le bruit de fond) qui pointe le bout de son nez à la même fréquence. Ca ce n’est pas attendu, et pas forcément présent sur les mesures des autres. Bizarrement cela correspond à l’accident noté sur la courbe d’impédance.

Il y a vraiment quelques chose qui cloche ici. Je n’ai pas gardé la mesure mais sur le deuxième exemplaire on notait le même profil…(j’avais vérifié par acquis de conscience).

Dayton RS100-4

C’est celui qui a les meilleurs résultats dans le bas medium. Dommage que le profil de H3 déconne à partir de 2kHz.

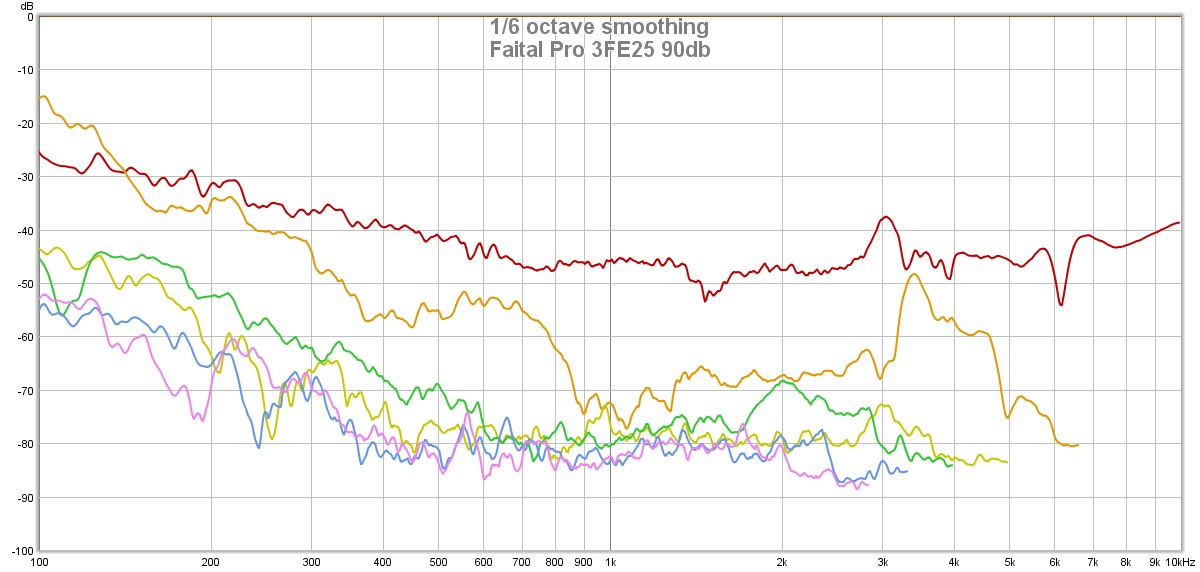

Faital Pro 3FE25

Ce petit Faital à 12 euros possède l’un des meilleurs taux de H3 du groupe entre 900 et 3000 Hz. On note ensuite un pic de cette H3 à 3300Hz correspondant au pic de réponse en fréquence à 10Khz ainsi qu’un petit relevé de nez de la H5 à 2kHz.

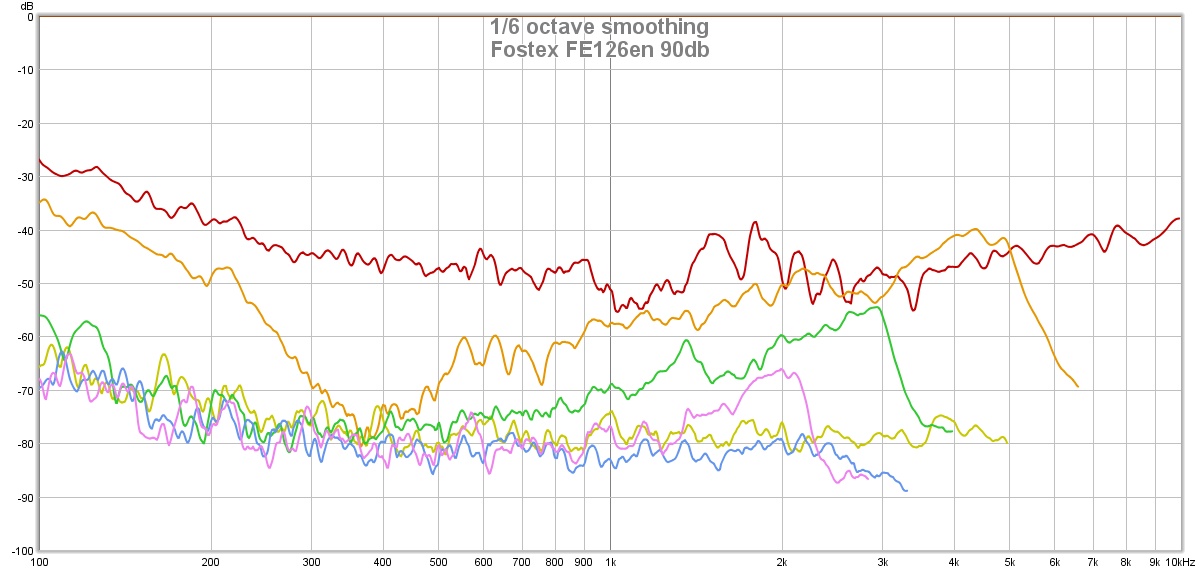

Fostex FE126en

Grace à sa grande surface il se débrouille plutôt bien dans le bas medium mais ça remonte fort ensuite. A 2Khz il rend 20db de H3 au meilleur  du groupe.

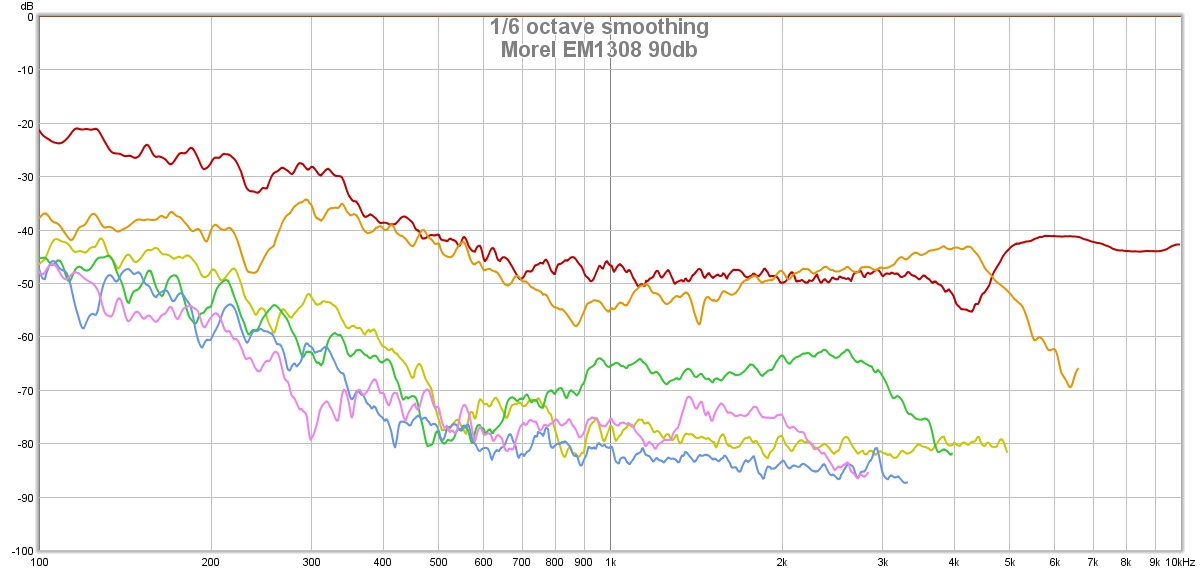

Morel EM1308

On ne note pas d’accidents ou des « ruptures » comme la plupart des précédents dans le profil de distorsion. C’est pour moi une qualité mais il reste celui qui a le taux moyen de H3 le plus élevé du groupe. Là aussi on a jusqu’à 15-20db d’écart dans la zone medium avec les meilleurs.

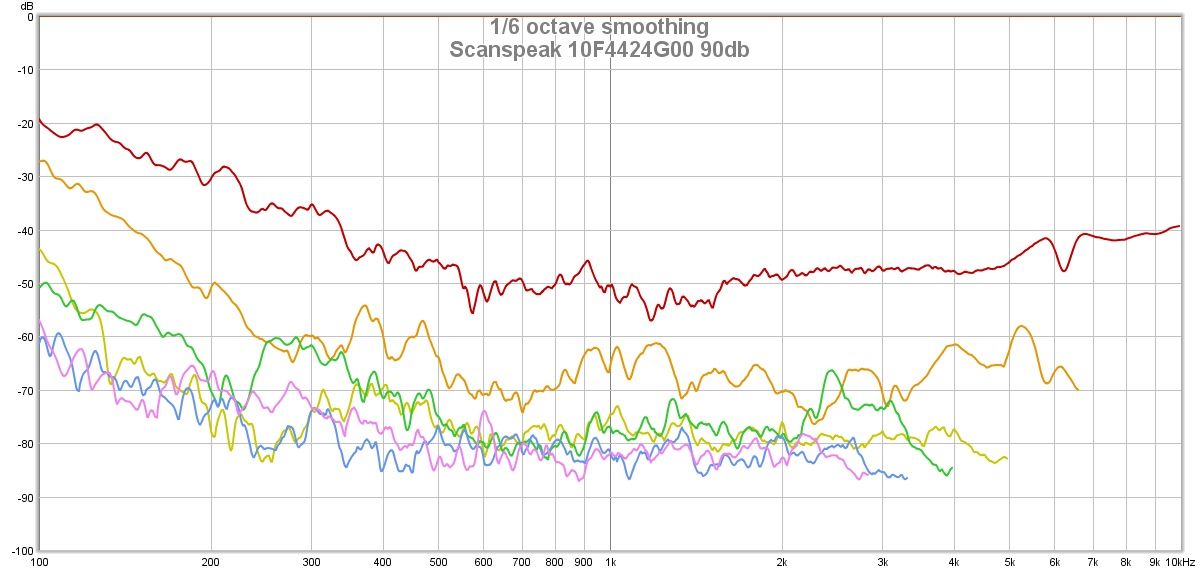

Scanspeak 10F4424G00

Il ne fait pas vraiment mieux que le 3FE25 entre 900 et 3000Hz mais il le fait aussi bien sur une plus large bande passante !

A part un petite pointe de H5 à 2400hz le dégradé harmonique est plutôt bon.

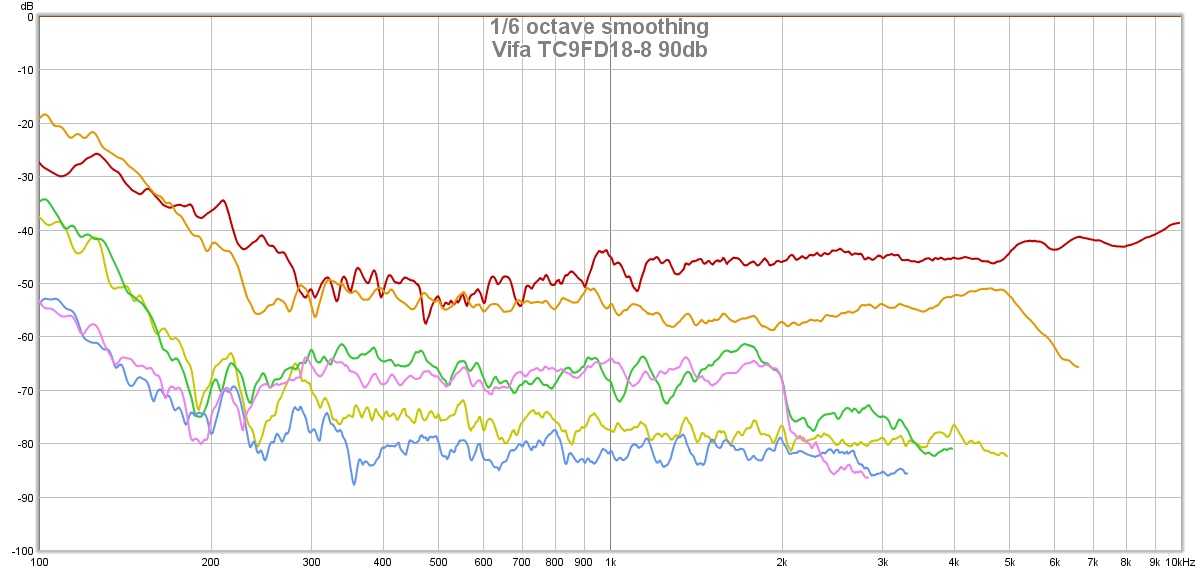

Vifa TC9FD18-8

Joli profil des courbes sans accidents. Néanmoins le taux moyen de H3 est plutôt élevé, ainsi que le taux de H7 qui rends 10db à quasiment tout ses concurrents sur une large bande passante.

A 100db/1m

Les mesures ont été refaites à un niveau supérieur pour voir le comportement du haut-parleur lorsqu’on monte le son. Est-ce que la distorsion se contente de monter un peu ? Est-ce qu’il y a de nouveaux accidents ?

Logiquement la distorsion va augmenter dans le bas du spectre. Il faut se rappeler qu’il s’agit de petits diamètres qui ne sont pas faits pour de fort niveaux SPL.

Le résultat pourra préciser un peu la bande passante idéale du haut-parleur.

Les mesures ont démarré plus haut en fréquence pour éviter de faire talonner ces petits haut-parleurs.

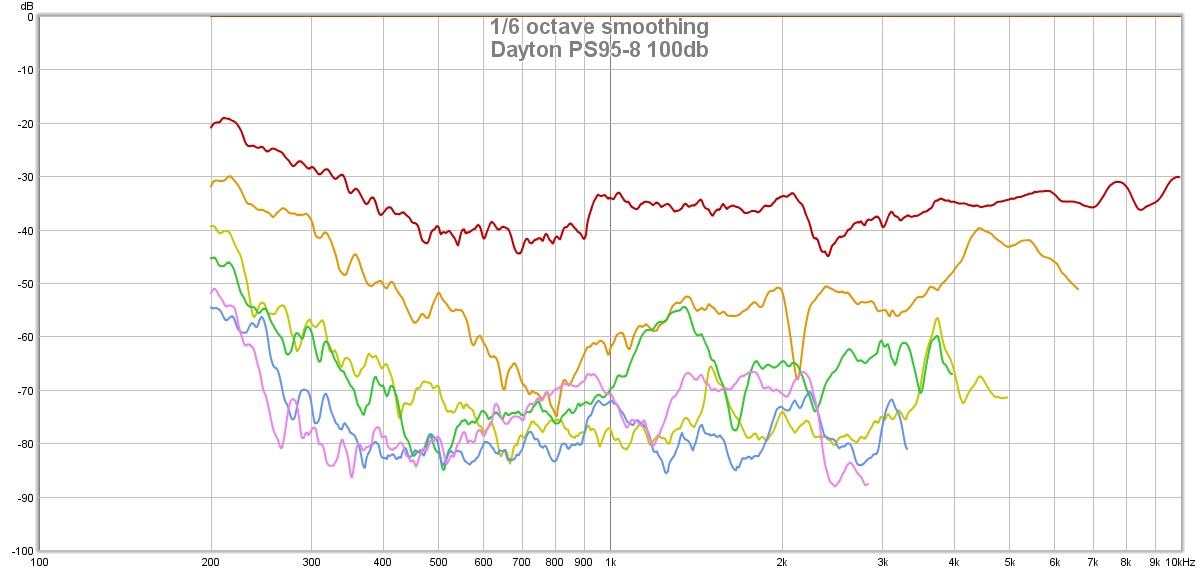

Dayton PS95-8

La H3 évolue peu dans la bande medium. Ca remonte plus rapidement sous 600 Hz du au faible diamètre mais aussi dans la partie haute du spectre. La distribution reste proche, les harmoniques supérieures sortent un peu du bruit de fond.

Dayton RS52AN-8

La H3 évolue peu, ça remonte plus rapidement sous 1kHz. Si on souhaite une installation avec un minimum de niveau SPL il ne faudra pas le couper trop bas.

De plus ce vilain pic de H5 à 1800Hz devient vraiment gênant.

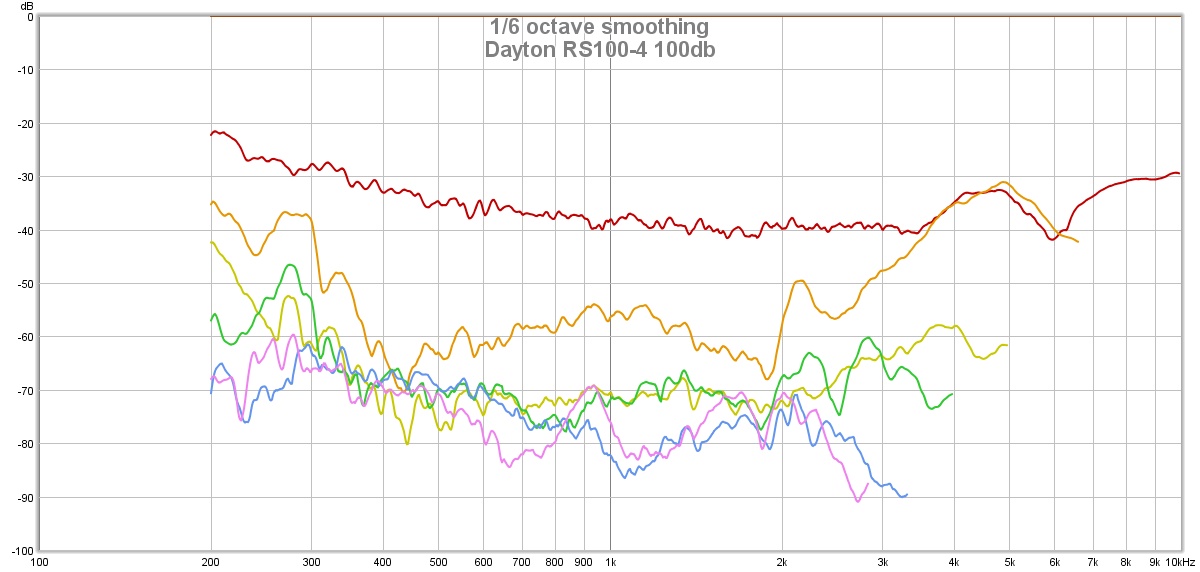

Dayton RS100-4

La H3 remonte sous 400Hz, par ailleurs le profil reste très proche. H7 pointe timidement le bout de son nez à 900Hz. Bon comportement globalement.

Faital Pro 3FE25

Cela reste très performant entre 1000 et 2500Hz mais le comportement est un peu décevant. La H3 remonte sous 1khz, un peu comme le dôme Dayton.

Le pic de H3 remarqué à 3300Hz à 90db semble se décaler à 3000Hz. La bande passante idéale se réduit comme peau de chagrin.

Petite remarque sur les harmoniques impaires qui semblent toutes monter un tout petit peu autour de 1400 Hz. Ca parait correspondre à une petite résonance sur le Burst decay mais on ne perçoit presque rien sur la courbe d’impédance. Étrange mais peu gênant a priori.

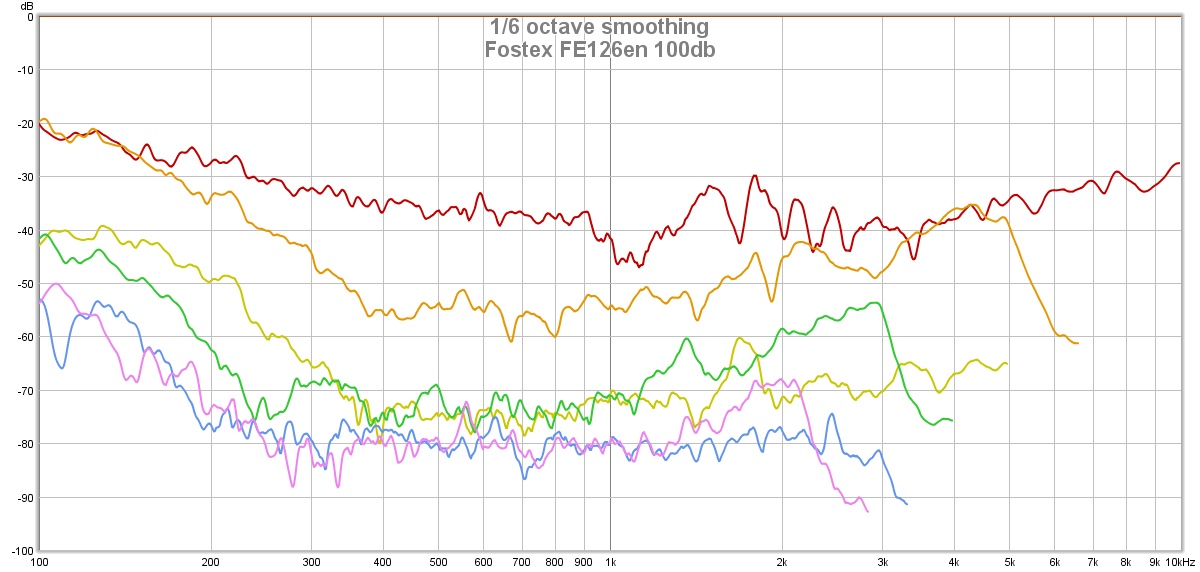

Fostex FE126en

A part une petite pointe de H4 à 1700Hz les distorsions se contentent de juste monter en niveau tout en gardant le même profil. Ce comportement est plutôt sain.

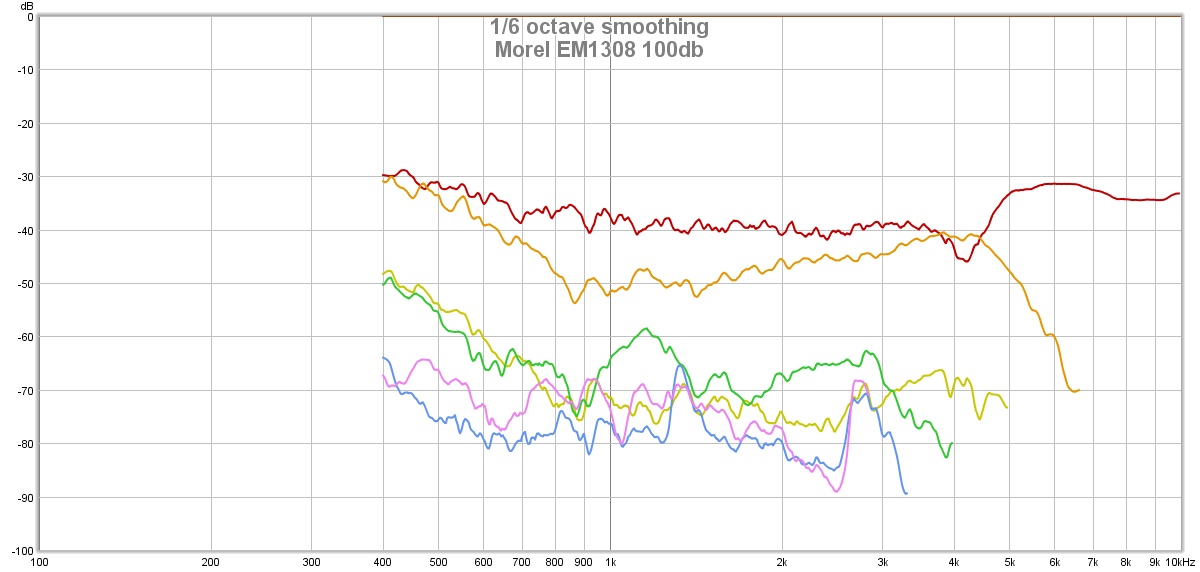

Morel EM1308

Même commentaire ou presque que le F126en. La remontée de distorsion se fait sous 800Hz.

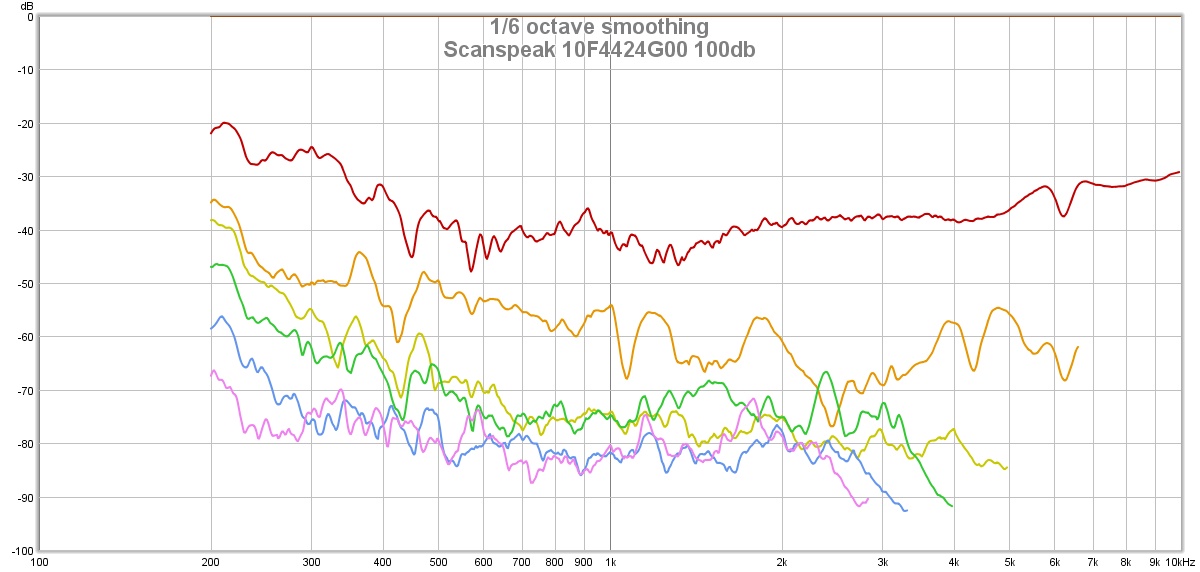

Scanspeak 10F4424G00

Le comportement est également très sain. Le profil reste proche, H3 remonte sur toute la bande sans nouvel accident. Le « timbre » est conservé.

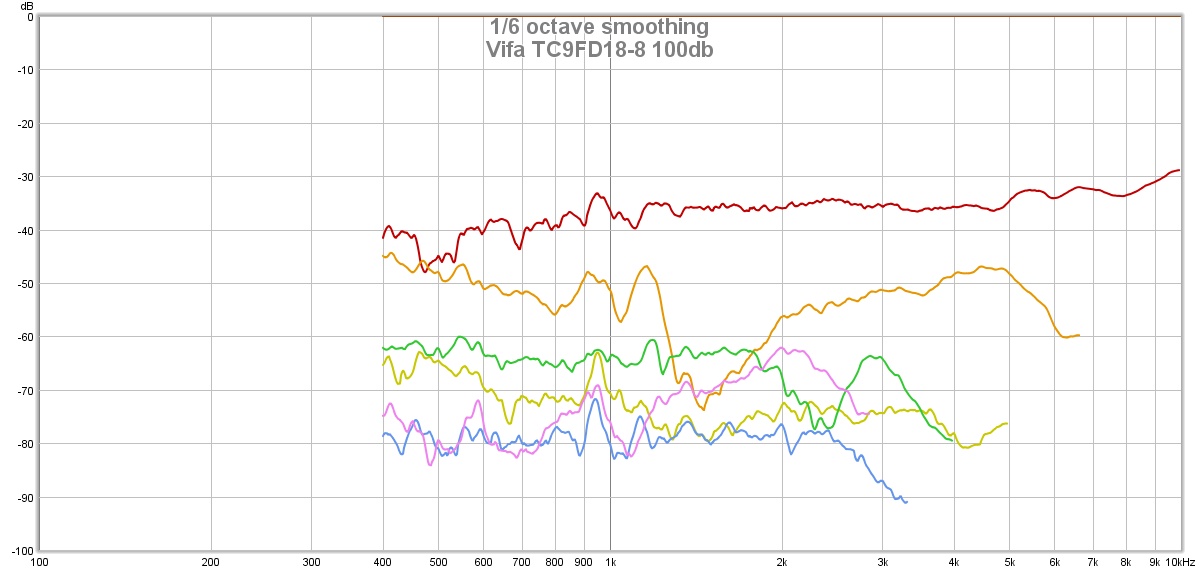

Vifa TC9FD18-8

Le comportement est très perturbant par rapport aux autres concurrents. En montant le niveau de 10db la H3 se creuse autour de 1500Hz et le taux de H7 diminue ! Je n’ai pas d’explication et ne saurait dire si c’est bien !

Classement Distorsions harmoniques

Grace à REW et aux fonctions d’overlay j’ai pu comparer beaucoup de combinaisons différentes pour définir ce classement et à moins de vous ajouter 10 images de superpositions pas forcément lisibles c’est difficile de mieux vous l’illustrer.

Les critères seront : le taux de H3 moyen, la bande utile, un dégradé correct idéalement respectant H2>H3>H4>H5>H6>H7, un minimum d’accidents, le comportement avec +10db de SPL.

  1. Scanspeak 10F4424G00
  2. Faital Pro 3FE25, Dayton RS100-4
  3. Dayton RS52AN-8
  4. Dayton PS95-8, Fostex FE126en
  5. Morel EM1308, Vifa TC9FD18-8
