Grand Comparatif Medium et Large bande Partie 2

Distorsions d’intermodulation

Comme chaque fois je rappelle que cette partie sur les distorsions d’intermodulation reste expérimental pour moi. Néanmoins je pense que ce critère est très important à l’écoute donc j’essai de l’inclure dans mes comparatifs.

Deux types de mesures ont été réalisées utilisant chacune un double signal sinusoïde :

  • 600 Hz + 2500Hz : pour un medium cela correspond au extrêmes de la bande passante à peu près.
  • 1000 Hz +1100 Hz : deux fréquences très proches dans la pleine bande utile (et de sensibilité maximum de l’oreille).

Les fréquences ont été choisies pour coller à la destination de ces haut-parleurs, essayer de ne pas tomber sur une fréquence particulière pour l’un des haut-parleurs et éviter des produits particulier (l’une ne soit pas une harmonique de l’autre). J’ai vérifié ce dernier point en réalisant des mesures en rebouclage de ma carte son vérifier qu’il n’y avait pas de cas particuliers.

Le logiciel utilisé est ARTA qui annonce une valeur pour cette distorsion. Le niveau choisit est 90db. Je n’ai pas refait à 100db.

Qu’est-ce qui est intéressant sur cette mesure ? Un seul sinus va créer des raies liées aux harmoniques. Dès qu’on en met deux si on excepte les harmoniques de chacun on remarque que d’autres fréquences sont créées et viendront brouiller le message lors de reproduction musicale.

Dual Tone 600Hz + 2500Hz

Pour information les raies correspondant à de la distorsion harmoniques seront à : 1200 Hz, 1800 Hz, 2400Hz, 3000 Hz, 5000 Hz, 7500 hz, 10000 hz, 12500Hz.

Si vous voyez d’autres raies ce sont des produits d’intermodulation.

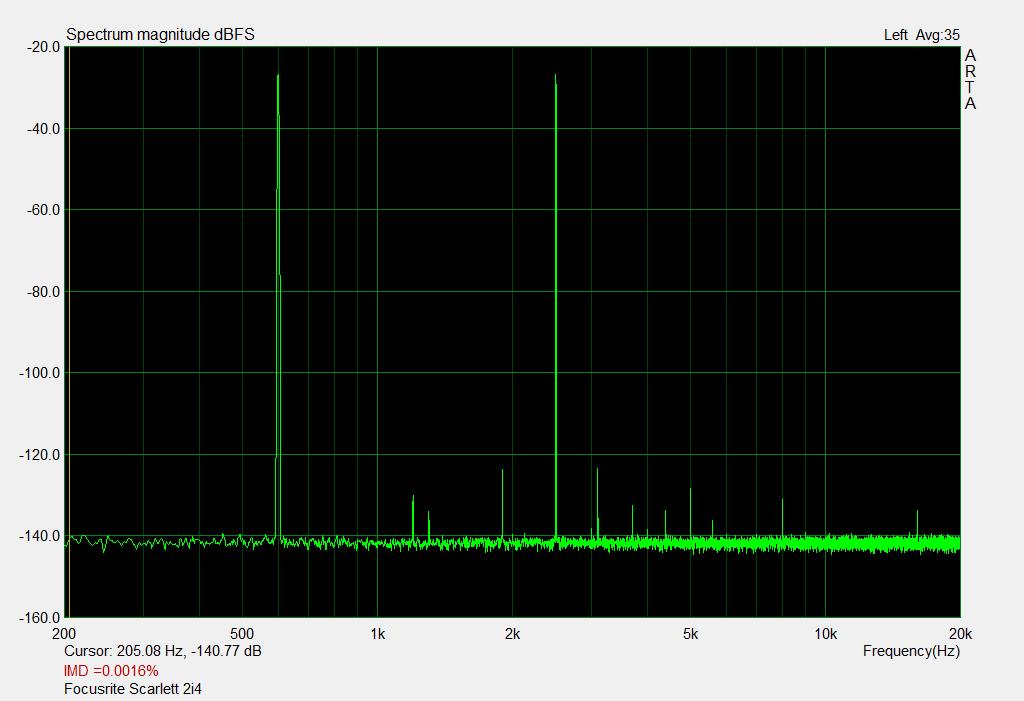

Carte Son Focusrite Scarlett 2i4

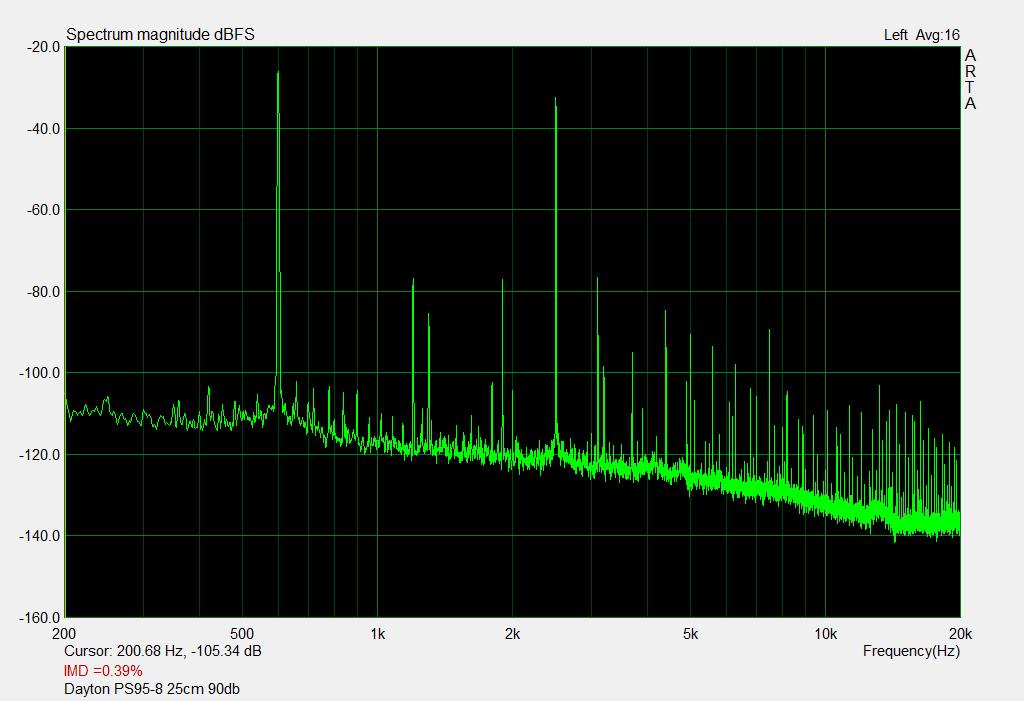

Dayton PS95-8

Dayton RS52AN-8

Dayton RS100-4

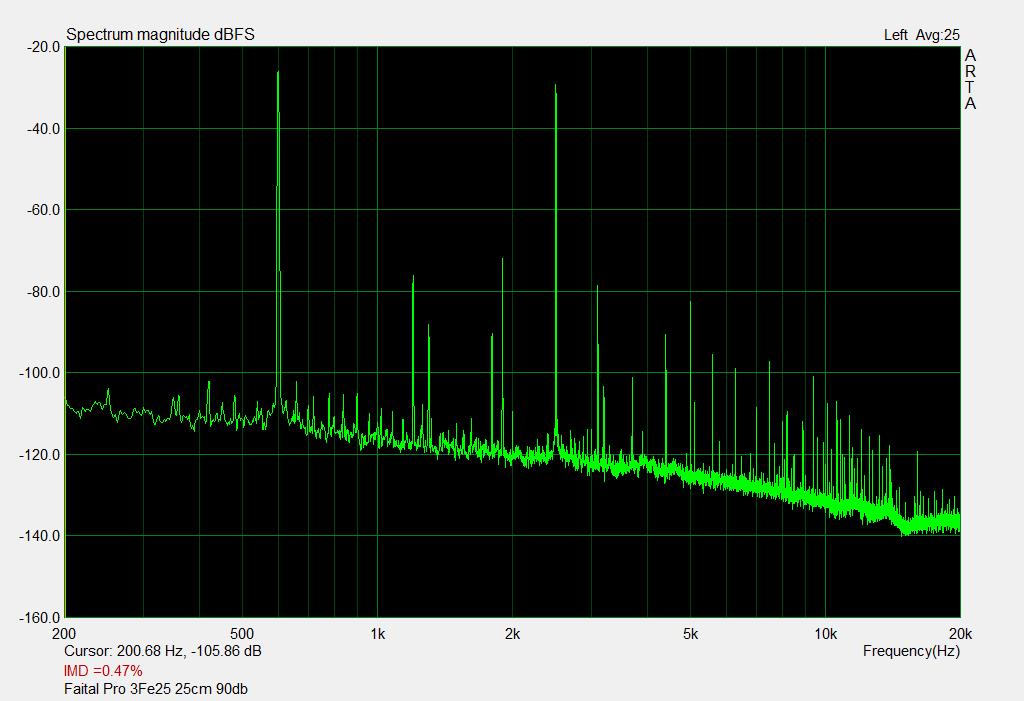

Faital Pro 3FE25

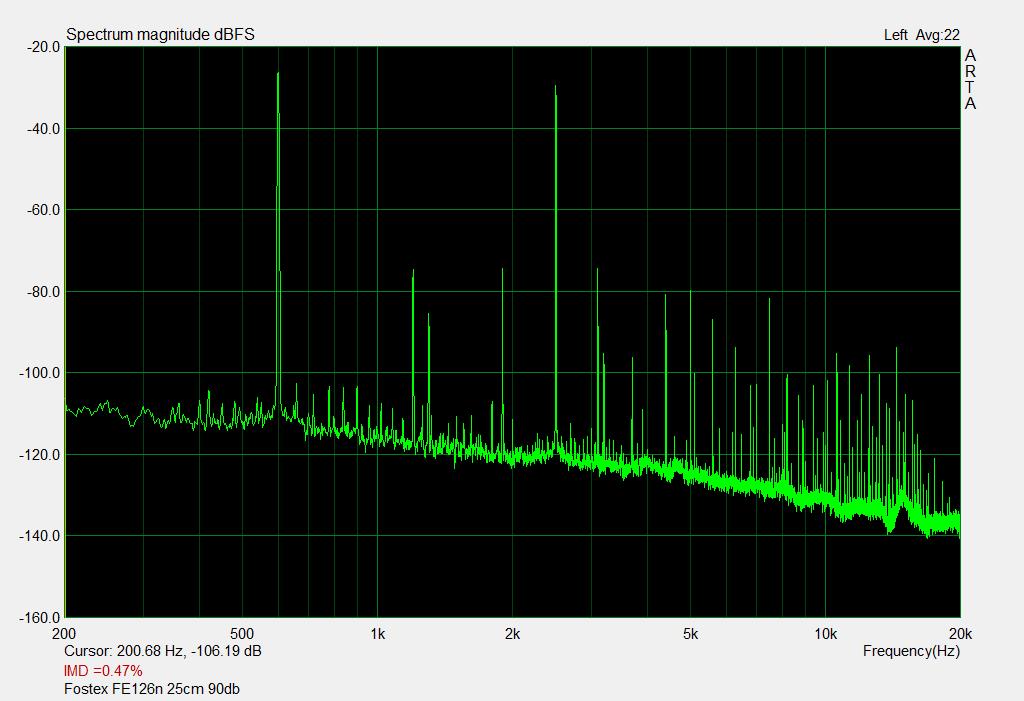

Fostex FE126en

Morel EM1308

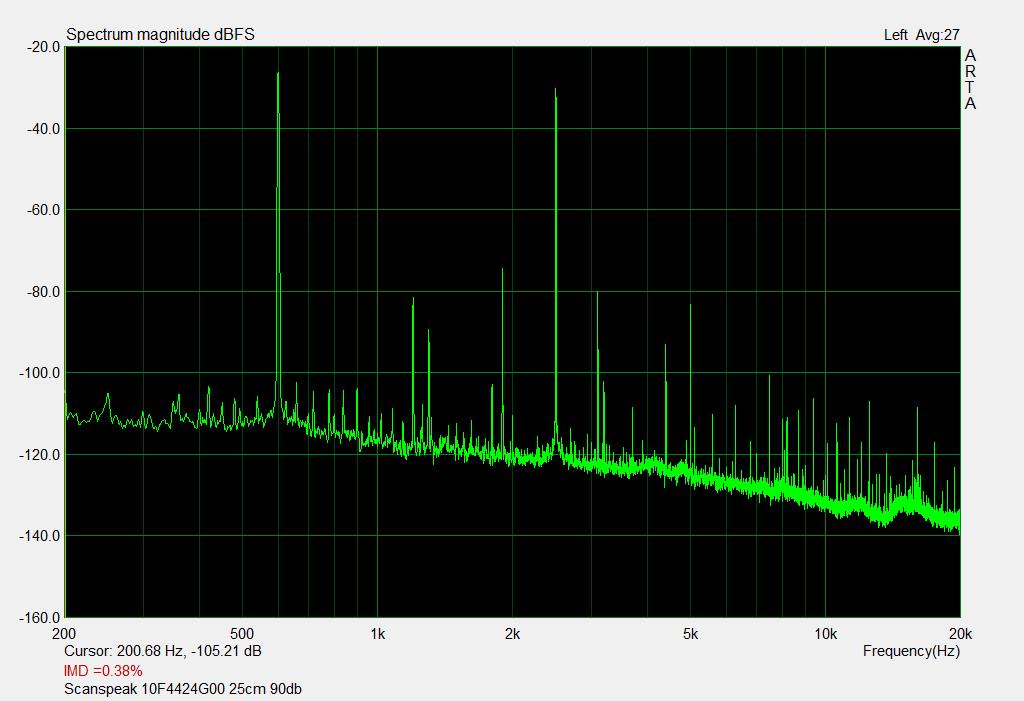

Scanspeak 10F4424G00

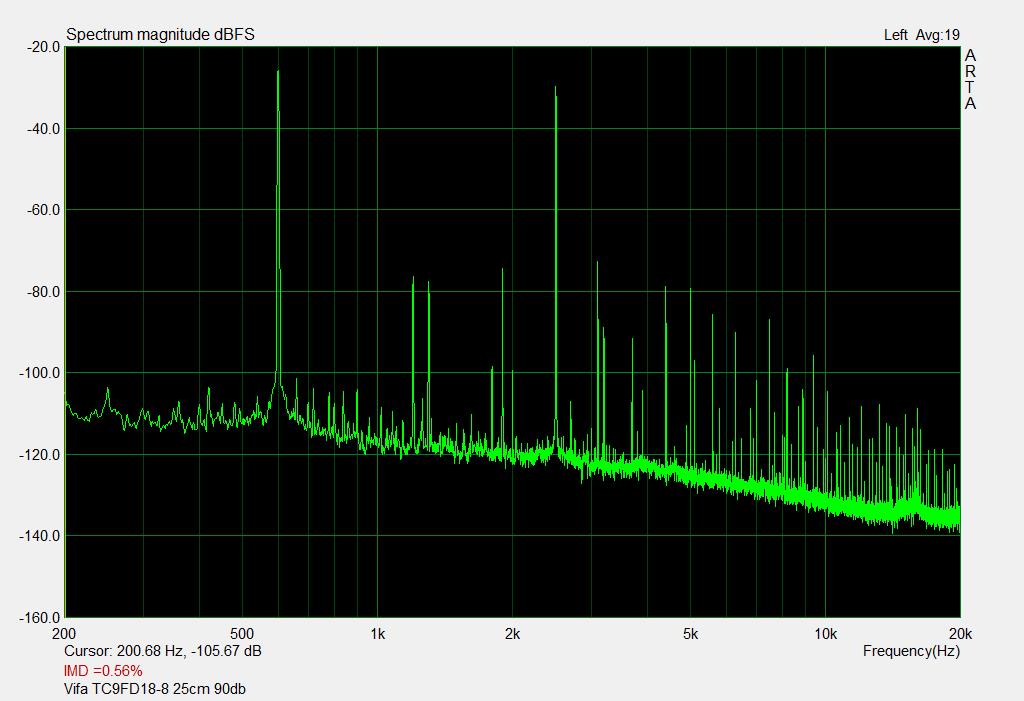

Vifa TC9FD18-8

Dual Tone 1000 Hz+1100 Hz

Pour information les raies correspondant à de la distorsion harmoniques seront à : 2000 Hz, 2200 Hz, 3000 Hz, 3300 Hz, 4000 Hz, 4400 Hz, 5000 Hz, 5500 Hz.

Si vous voyez d’autres raies ce sont des produits d’intermodulation.

Sur cette mesure je trouve la lecture plus facile. Notamment si l’on regarde les fréquences qui encadrent un peu façon pyramide les deux fréquences fondamentales.

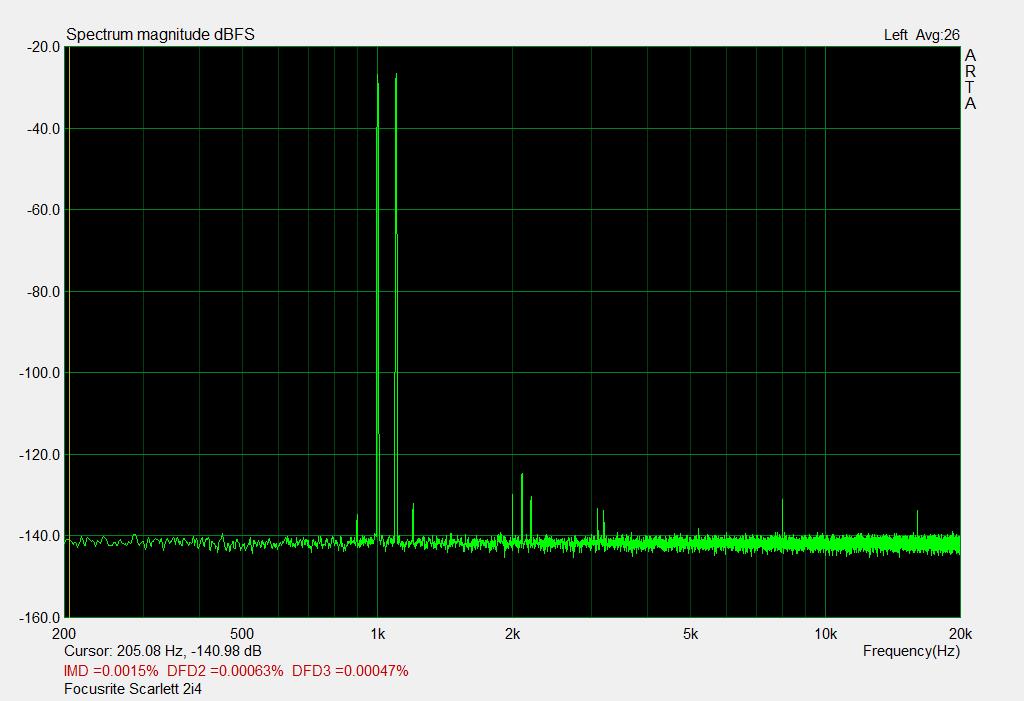

Carte Son Focusrite Scarlett 2i4

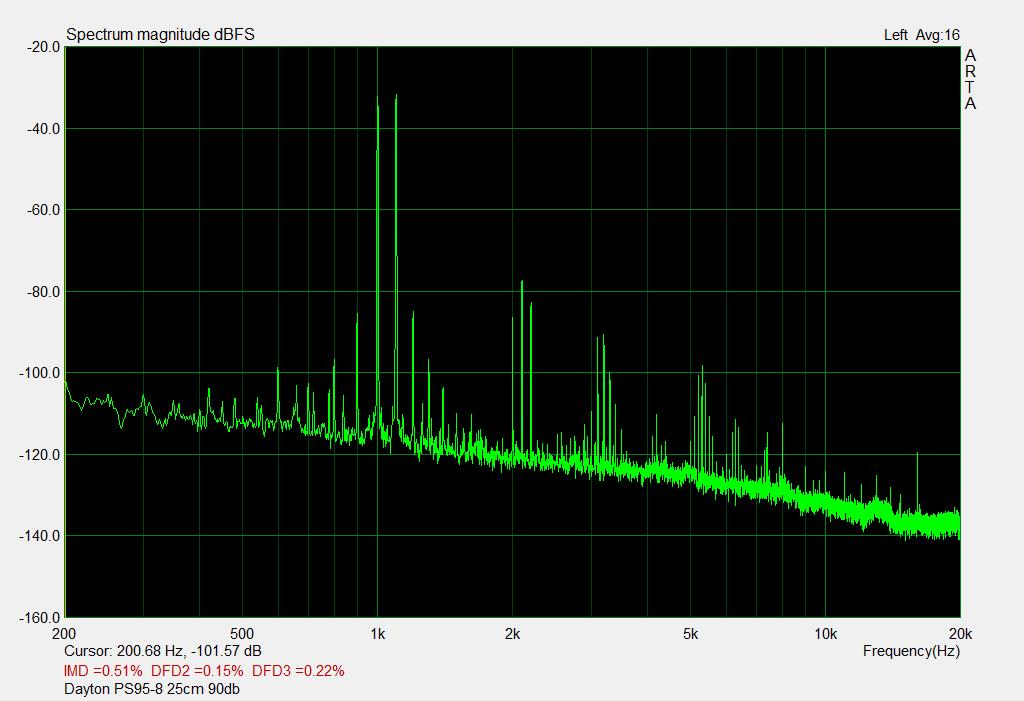

Dayton PS95-8

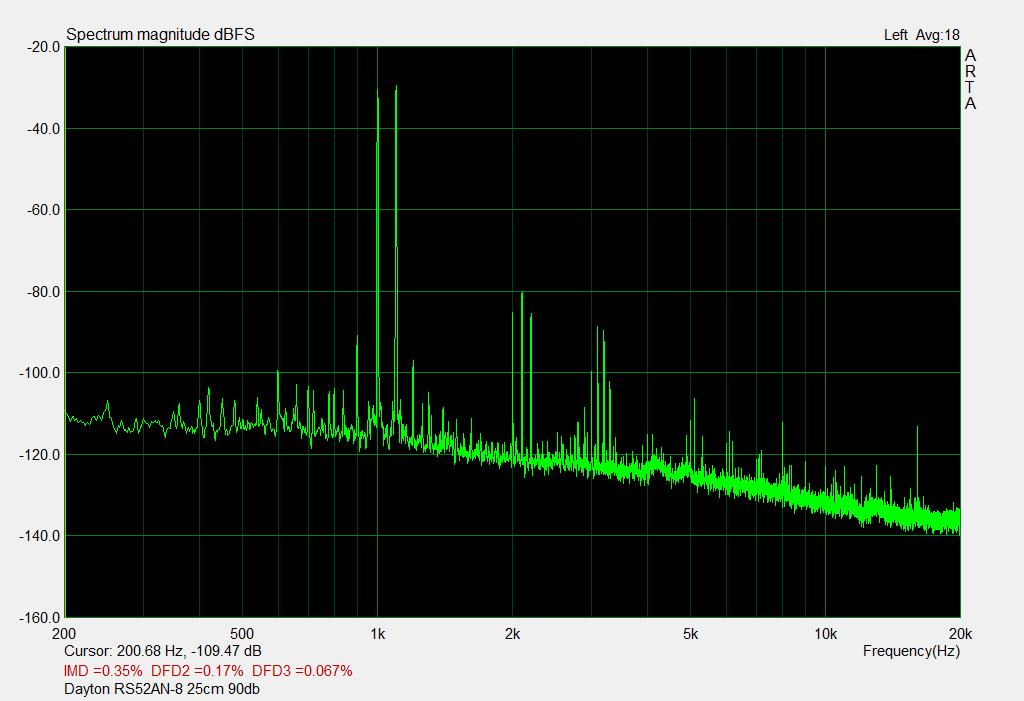

Dayton RS52AN-8

Dayton RS100-4

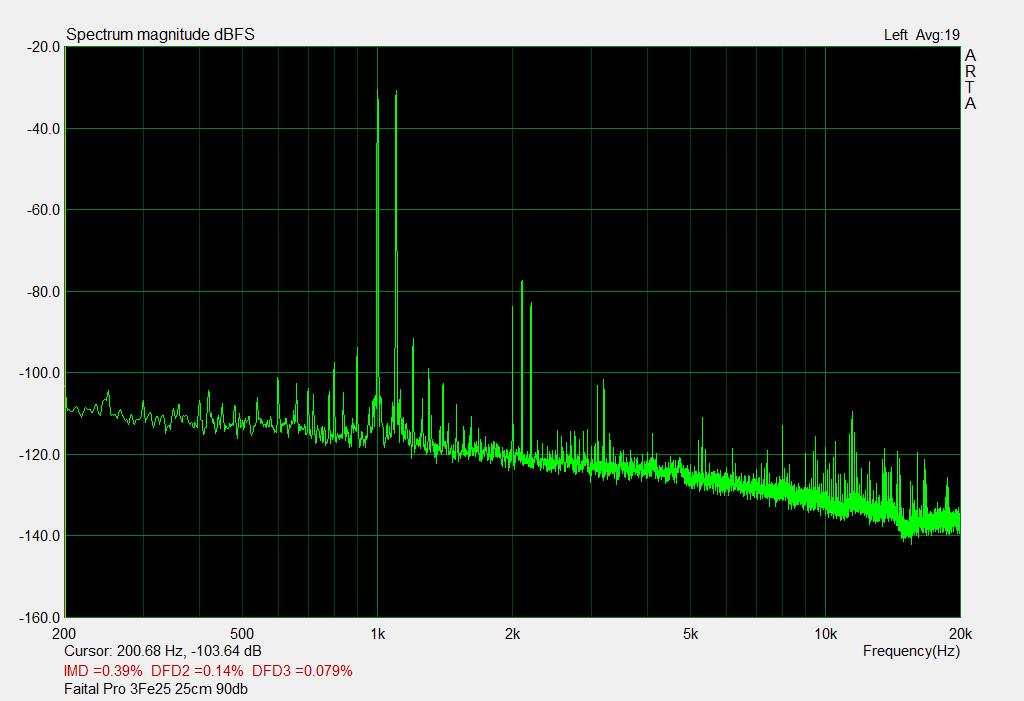

Faital Pro 3FE25

Fostex FE126en

Morel EM1308

Scanspeak 10F4424G00

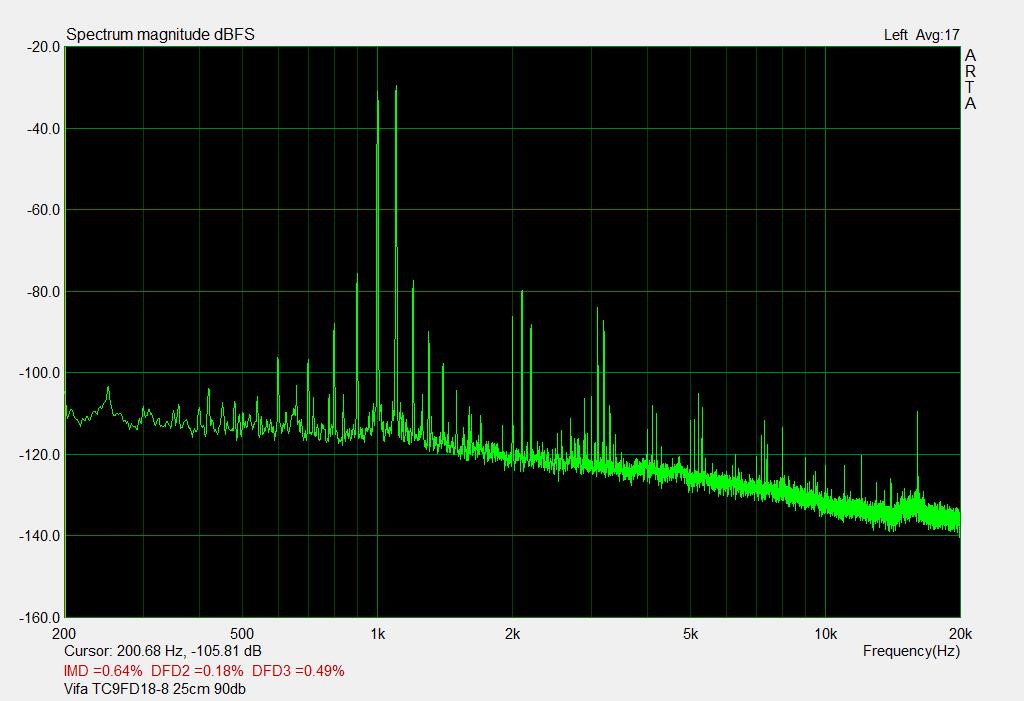

Vifa TC9FD18-8

Classement Distorsion d’Intermodulation

Pour ce classement j’ai décidé de faire confiance aux chiffres annoncés par ARTA. En analysant « à l’oeil » je suis plutôt d’accord sur la hiérarchie.

Si vous avez un autre avis je suis preneur.

Comme il y avait deux mesures j’ai réalisé un classement pour chaque mesure puis réalisé une moyenne des deux. Ce sera détaillé dans le tableau de synthèse en fin d’article.

  1. Scanspeak 10F4424G00
  2. Dayton RS52AN-8, Faital Pr 3FE25
  3. Dayton PS95-8
  4. Fostex FE126en
  5. Dayton RS100-4
  6. Vifa TC9FD19-8
  7. Morel EM1308
