Shockwave

La construction

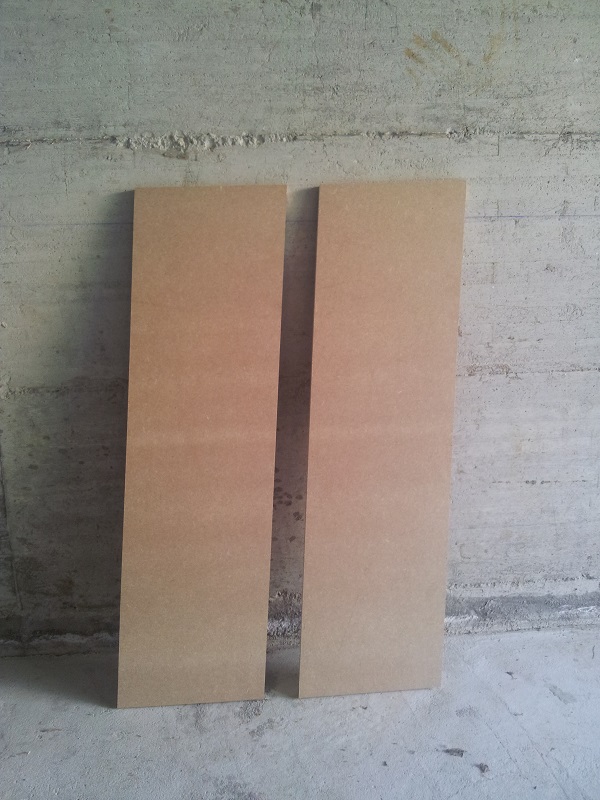

Les premières découpes ont été celles des flancs qui ont les dimensions externes du profil montré ci-dessus.

Découpe Schockwave1

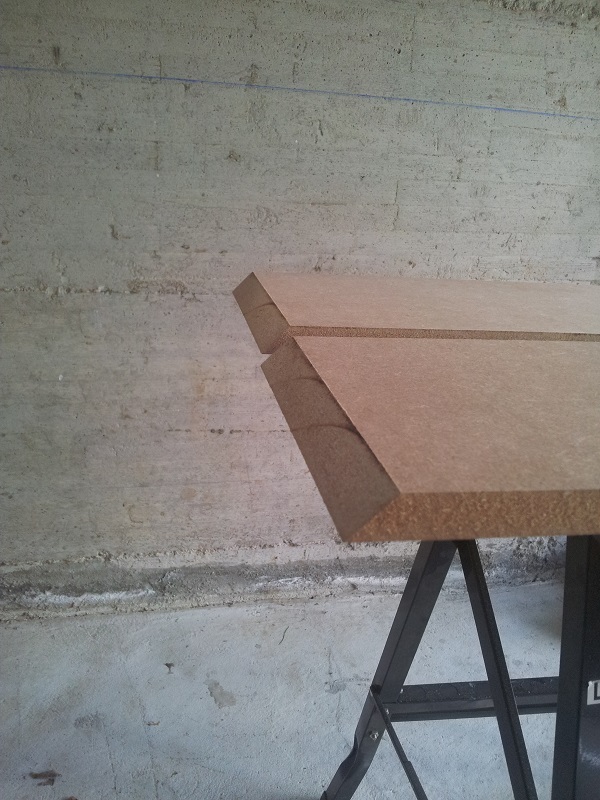

J’ai choisis de faire en sorte que les tranches ne soient pas visibles lors du raccord face avant-dessus-face arrière.

L’enceinte étant inclinée de 5° avec le dessus parallèle au sol il ne suffit donc pas de faire des découpes à 45° pour faire 90° car nous avons un angle de 95° et un de 85°c.

Découpe Schockwave3

Découpe Schockwave4

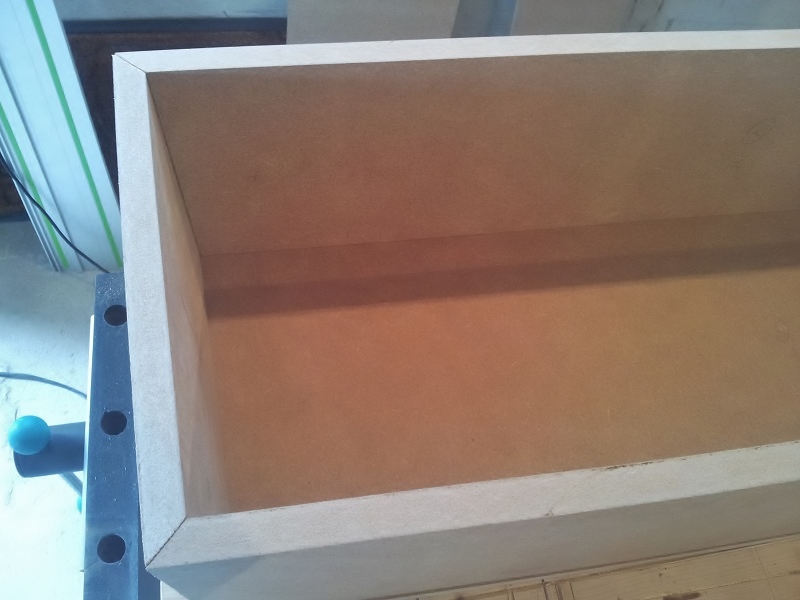

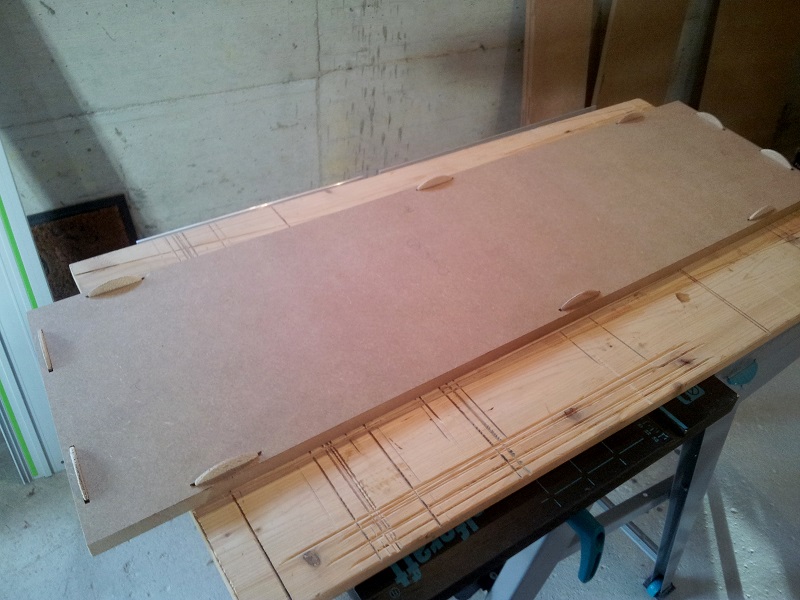

Je me suis servi des flancs comme guide pour l’assemblage, même si je n’ai pas pensé à ce moment là que le chanfrein de 45°c et les lamellos n’allaient pas faire bon ménage.

Découpe Schockwave5

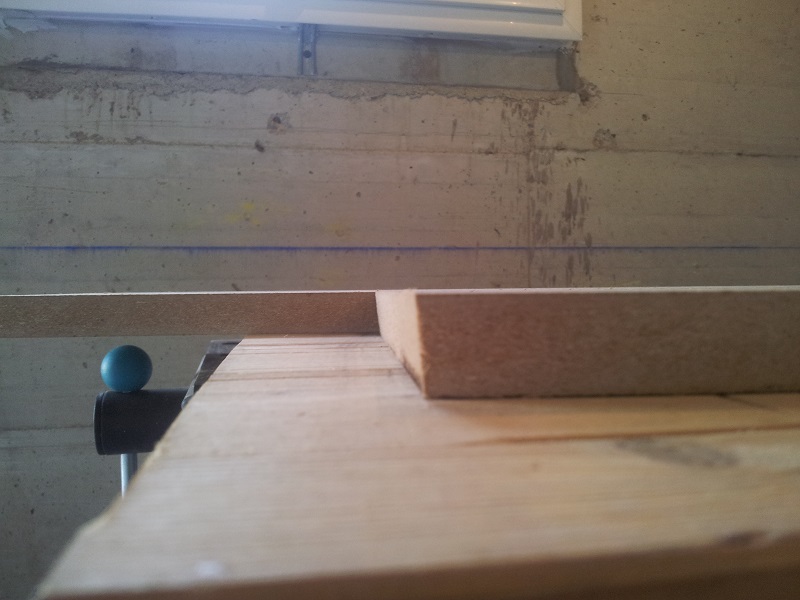

Pour le dessous un angle de 5° suffisait

Découpe Schockwave2

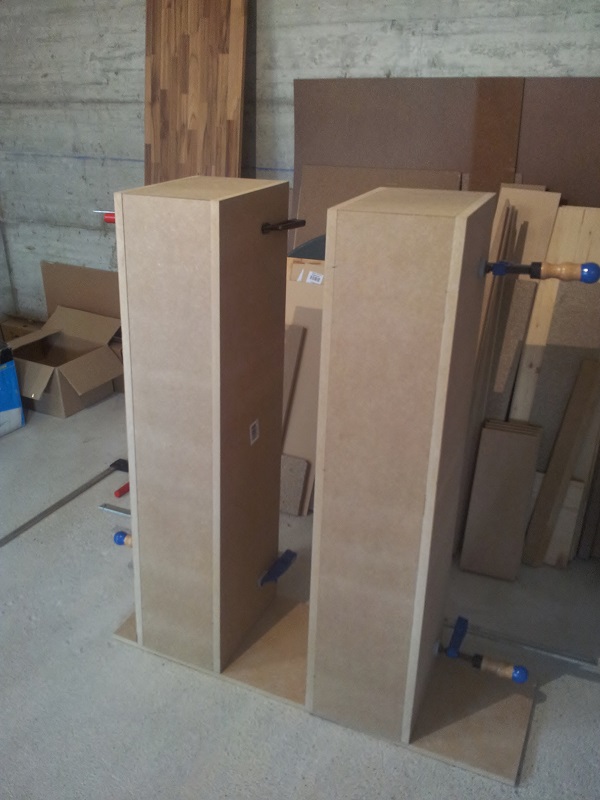

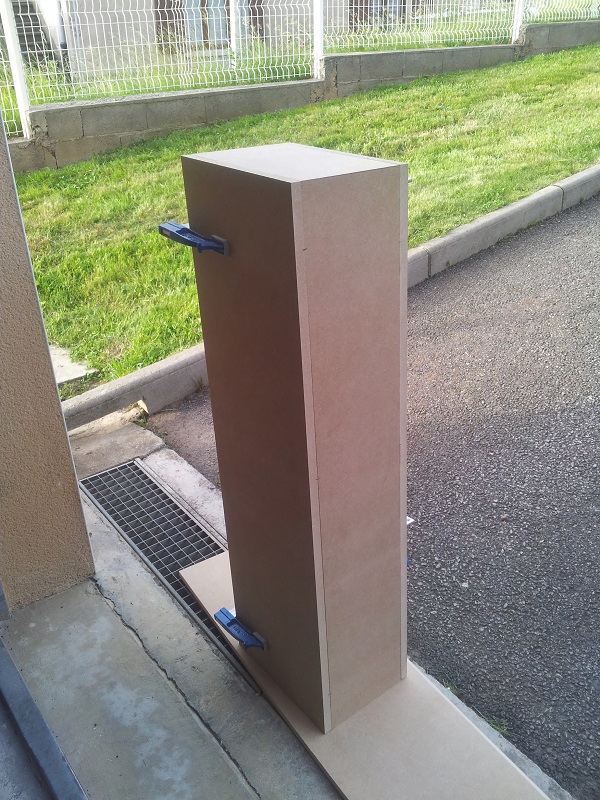

Une idée des dimensions avec un pré-assemblage test

Découpe Schockwave6

Découpe Schockwave7

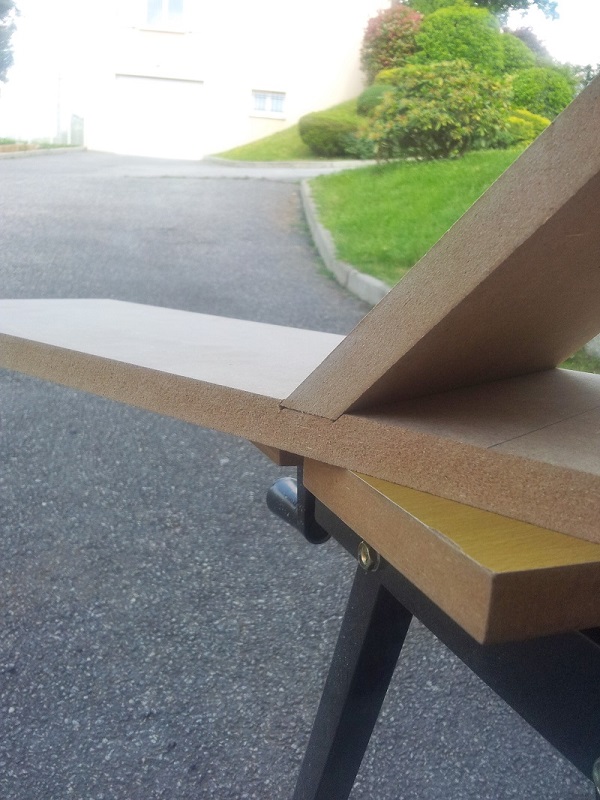

Concernant la séparation interne la planche a été encastrée dans une rainure pour l’assemblage. Cette rainure a été délimitée avec le bon angle à l’aide de la Festool puis passée à la défonceuse.

Découpe Schockwave8

Découpe Schockwave9

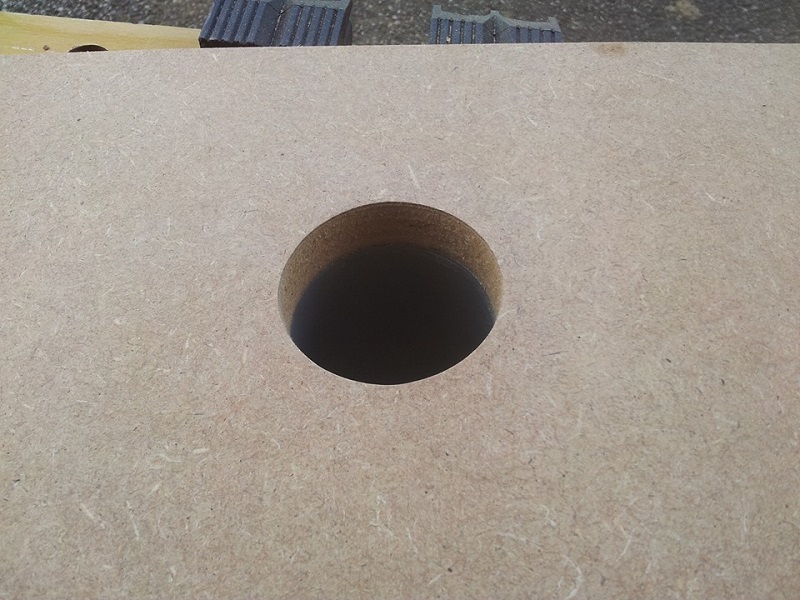

Les évents sont des tubes PVC de diamètre externe 63mm et interne 57mm. Ils seront encastrés cette manière

Découpe Schockwave10

Découpe Schockwave11

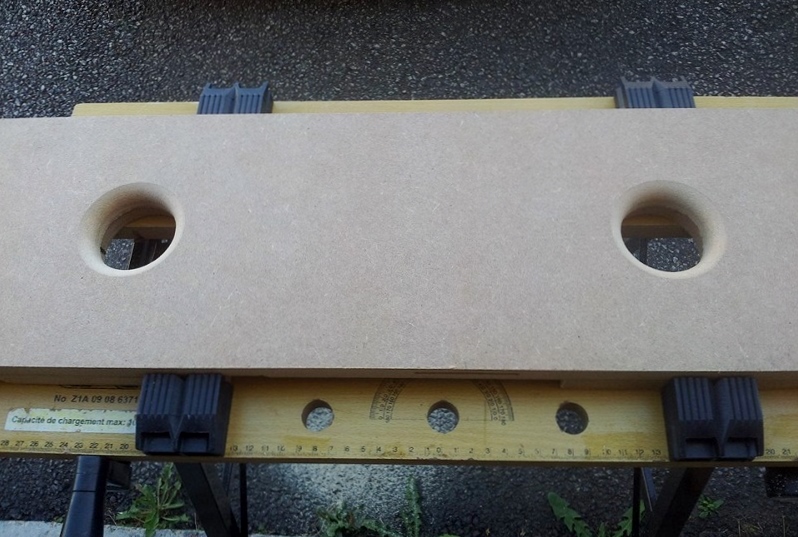

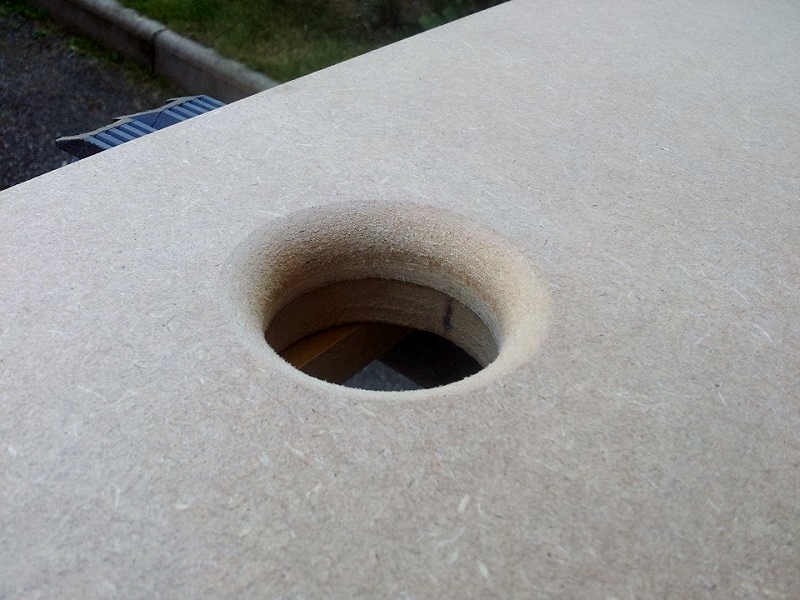

Avec un coup de fraise quart de rond

Découpe Schockwave12

Découpe Schockwave13

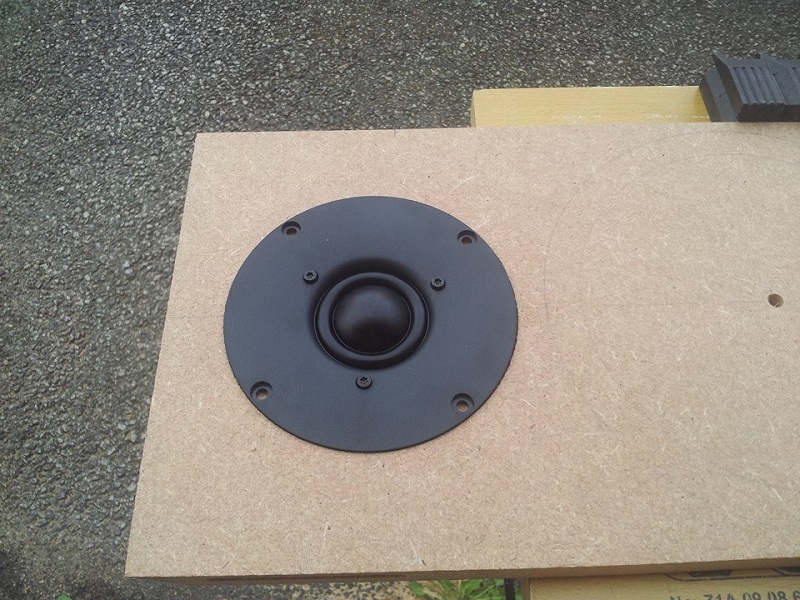

Ensuite c’est au tour des feuillures pour encastrer les haut-parleurs sur la face avant

Découpe Schockwave15

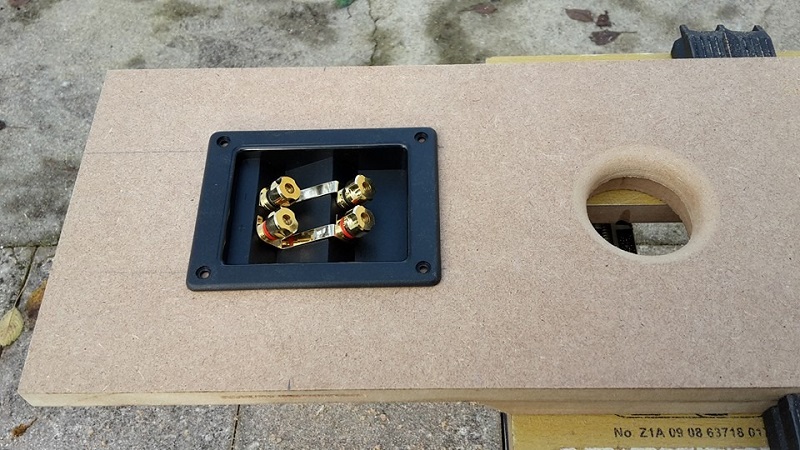

Sans oublier le perçage du bornier

Découpe Schockwave16

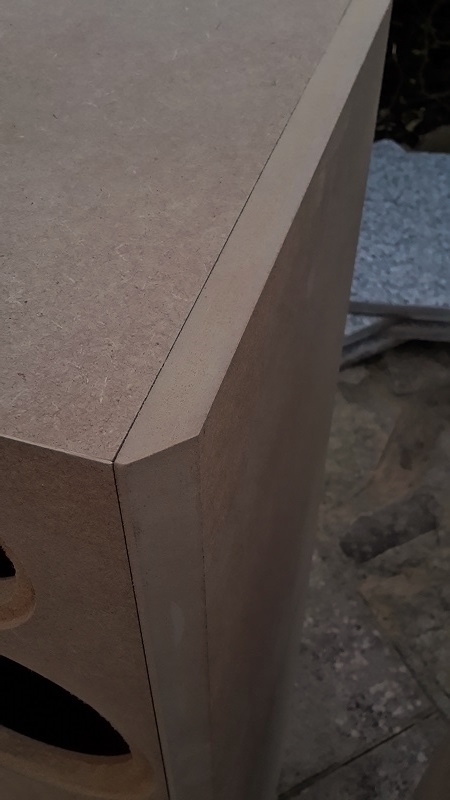

Puis le chanfrein

Découpe Schockwave18

La finition

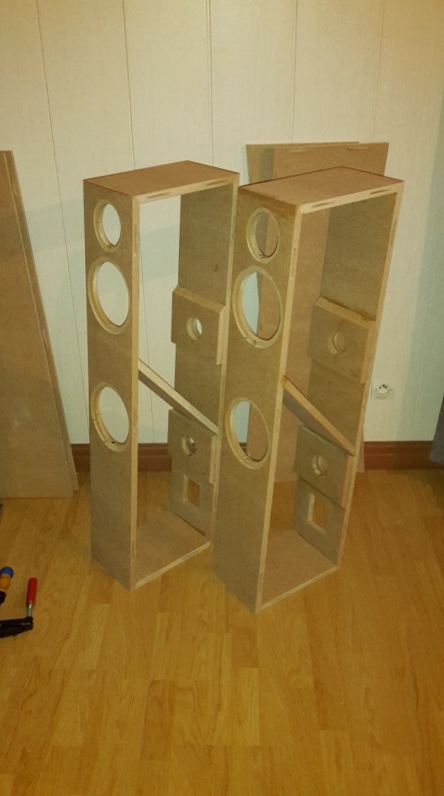

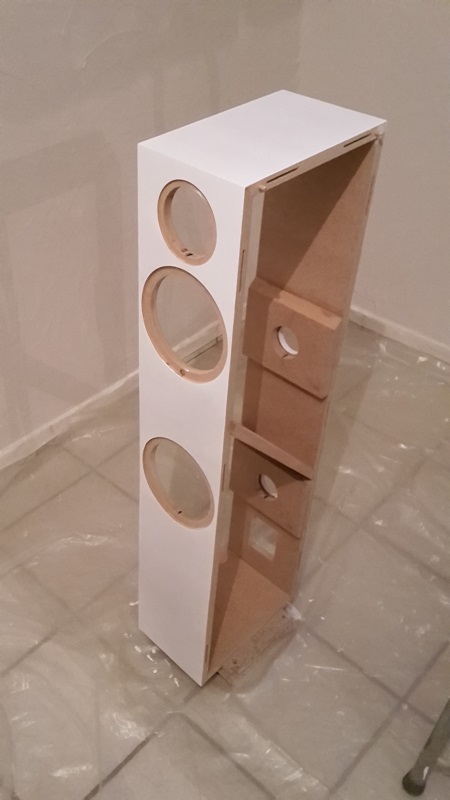

Les faces avant, dessus, face arrière et dessous ont été assemblés et collés en premier. Comme il y a deux couleurs différentes il a fallu peindre les éléments avant le collage définitif des flancs.

Découpe Schockwave17

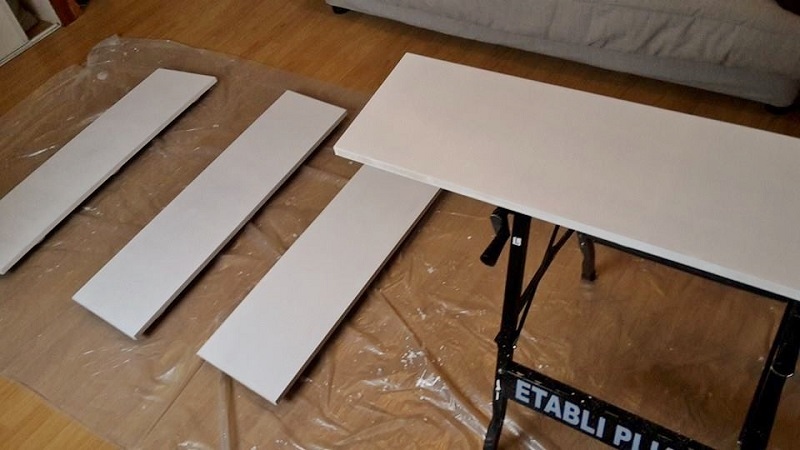

Il est ensuite temps de passer aux sous-couches, il y en a eu 3 passes, avec ponçages intermédiaires.

Découpe Schockwave19

Découpe Schockwave21

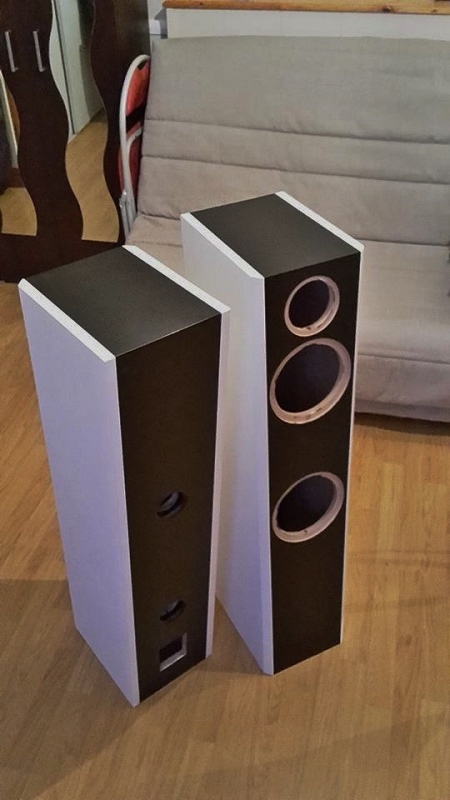

Les éléments ont ensuite été peints avec les produits Resinence Color.

Je déconseille l’usage de ces produits pour une finition parfaite. Il y a eu deux couches de chaque couleur pour permettre un ponçage du grain grossier laissé par la peinture qui n’a aucun tendu. de plus c’est peu économique.

Découpe Schockwave22

Il est maintenant temps de coller et les éléments et passer la Résinence Déco qui est une résine de finition en version brillante.

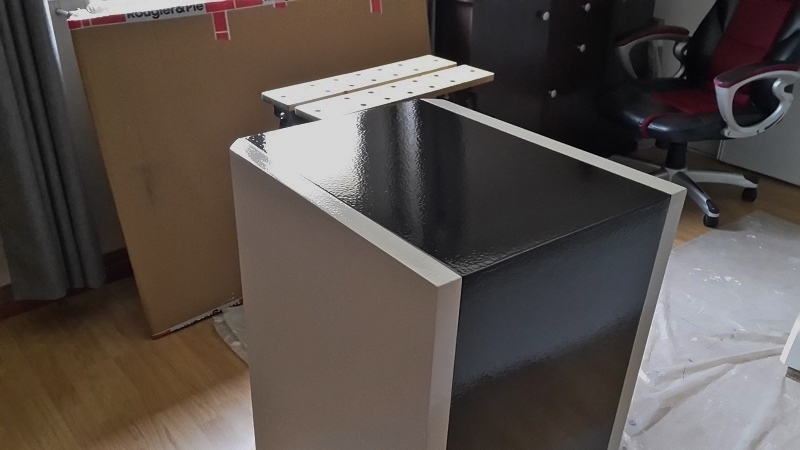

Là encore je déconseille ces produits. Ça s’applique au rouleau, j’ai naïvement cru que ça s’auto-lisserait un peu mais non : comme on le laisse, comme ça reste ! Voici une vue après la première couche de résine de finition en cours de séchage.

Finition shockwave1

Le rendu final n’est pas à la hauteur de ce que j’avais souhaité mais il suffit à leur futur propriétaire.

Finition shockwave3

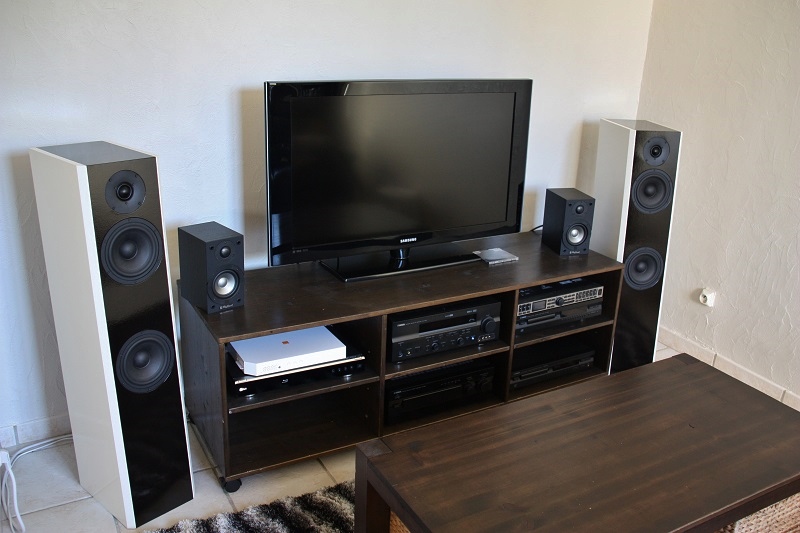

En situation

Finition shockwave2

Cédric B. (Kro)

J’ai mis le doigt dans l’engrenage lorsque j’étais étudiant en achetant mon premier matériel hifi-homecinema. Mon budget restreint, mes diverses rencontres dans la région lyonnaise, et surtout ma cursiosité m’ont rapidement poussé à chercher « comment ça marche » et à mettre les mains dans la soudure. Mon métier est vétérinaire et ma formation a peu de chose à voir avec l’audio. J’ai longtemps été animateur puis modérateur sur le forum du site www.homecinema-fr.com et c’est en grande partie grâce à internet que j’ai pu progresser et apprendre dans le domaine de l’audio. Si j’ai souhaité créer justdiyit c’est pour transmettre à mon tour, et à mon niveau, tout ce que la communauté DIY a pu m’apprendre et continue à le faire chaque jour. Alors quand Guillaume m’a proposé de s’occuper du support je n’ai pas hésité !

15 réflexions sur “Shockwave

  • Franck

    Bravo Cédric.
    Encore un beau projet que tu viens de faire là. J’aurai aimé écouter ça.
    De plus l’esthétique est très réussi même si à priori, tu es à moitié satisfait de la finition.
    Encore bravo.

    Répondre
  • wakup2

    Bravo a toi pour cette réalisation bien étudié

    Répondre
  • charvolin

    bravo Cédric ! comme d’hab !
    En DIY la finitions est souvent un problème ! 😉

    cordialement FMP

    Répondre
  • Julien

    Bonjour Cédric,
    As d’hab, super boulot et CR! …chapo!
    Une copie perso me tenterait bien! …y aurait-il un kit de cette enceinte en préparation chez WilAudio?
    Au plaisir de lire tes prochains articles!

    Répondre
  • Philippe

    Bonjour Cédric,
    Un site très pro, et un colonne 2,5 voies prometteuse qui m’intéresse…
    Mais la trapézoïdation à 5° du coffret complique un peu les choses menuisée déjà pas faciles.
    Alors voilà, à la lecture de cet article [copier le lien dans la barre d’adresse web]de Vance Dickason, je vois que Wavecor vient de sortir le TW030WA11 qui n’est qu’un TW030A06 équipée d’une face avant avec amorce de pavillon, reculant la source émissive de 14 mm. Il n’est par contre pas ferrofluidé mais son noyau est bagué cuivre.
    Alors, j’ai calculé que si on réalise l’ébénisterie de la Shockwave droite, ces 14 mm de recul correspondent exactement au recul dû aux 5° angulaires !
    Cela ne vaudrait-il pas un addendum à Shockwave pour en faire une version non inclinée ?
    Autre question : Quelle est l’épaisseur des panneaux du coffret, je ne l’ai vue marquée nulle part ?
    Bonne continuation,
    Cordialement,
    Philippe

    Répondre
    • Bonjour Philippe.
      Une caisse rectangle est possible pour les Shockwave. Pour respecter l’inclinaison il suffit de faire une petite cale devant pour des pieds de taille différents, des pointes…tout est possible. Ce nouveau tweeter est intéressant mais je ne peux pas confirmer qu’il puisse prendre place sans modification de filtre. Ils n’ont pas tout à fait la même sensibilité par exemple. Ce tweeter est néanmoins très intéressant.

      Répondre
  • BUISSON

    Bonjour , toujours à la recherche de la perfection ( et toujours insatisfait) je de couvre avec intérêt cette shockwave , et aimerait en savoir un peu plus , est elle toujours d’actualité selon vous?
    Merci de ce premier echange

    Répondre
    • Dans ce format là c’est une excellente enceinte que j’ai beaucoup apprécié. Leur concurrente directe serait la Secunda mais je n’ai jamais pu les comparer en direct difficile de dire laquelle serait la meilleure. Coté design par contre l’intégration de la shockwave est plus facile.

      Répondre
  • Matthieu

    Bonjour,
    j’envisage de me fabriquer ces enceintes qui ont l’air super.
    Juste une question ; quelle doit être la longueur des évents (sur la base de PVC de 57mm diamètre interne)?
    Merci pour toutes ces informations

    Répondre
    • Bonjour,
      si je ne l’ai pas noté bien sûr je ne me souviens plus des dimensions utilisées. Une simulation sur winisd donne 25cm pour un seul haut-parleur dans 25 litres, en effet j’avais séparé les volumes donc il y a un évent par haut-parleur et donc par volume. En général il faut mettre un peu plus court que le calcul mais le mieux est de mesurer l’accord final pour l’ajuster à 32 hz, ce qui est visé ici.

      Répondre
      • Matthieu

        c’est noté!
        merci beaucoup pour la réponse!

        Répondre
  • Benedettini

    Bonjour Cédric,
    Pourriez-vous s’il vous plaît mettre un plan plus détaillé sur le sur le site ?
    Je n’ai pas trouvé l’emplacement exact des évents de la shockwave.
    Vous avez toute mon admiration pour le Travail réalisé.
    Merci pour la réponse

    S. Benedettini

    Répondre
    • Bonjour,
      il n’y a pas besoin d’un emplacement précis ne vous inquiétez pas. Il faut juste respecter le fait qu’ils soient placés à l’arrière et qu’il y a un évent par cavité de haut-parleur. Pour le reste ce n’est pas au centimètre prêt.
      Merci pour le gentil commentaire !

      Répondre
