Le logiciel : Hypex Filter Designer

La partie matériel est donc, on l’a vu, plutôt bien pensée et c’est clairement optimisé.

La partie logiciel est également bien faite, assez intuitive et ergonomique.

Je ne vais pas m’étendre énormément sur cette partie, la documentation Hypex est riche et en cas de problème, il est facile de les contacter.

Voici juste quelques imprim-écran.

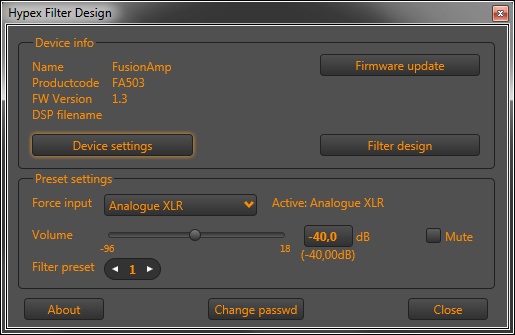

Lorsque le module est connecté en USB et alimenté en 230Vac, on ouvre HFD (Hypex Filter Designer).

Une petite fenêtre basique donne quelques infos, et des boutons sont disponibles pour aller dans les deux grosses parties de paramétrage.

Firmware update permet de mettre à jour le firmware lorsqu’un nouveau sort (généralement, en même temps qu’un nouveau HFD).

Device setting permet de configurer les modules.

Filter design pour la partie filtrage à proprement parlé.

Le cadre du dessous donne les infos sur l’entrée sélectionnée et si on veut forcer une entrée spécifique, donne le volume global du module, une case pour le Mute, et le preset choisi.

Classiquement, en dessous, About donne les infos sur le logiciel, Change Passwd pour mettre en place un mot de passe, et Close pour sortir.

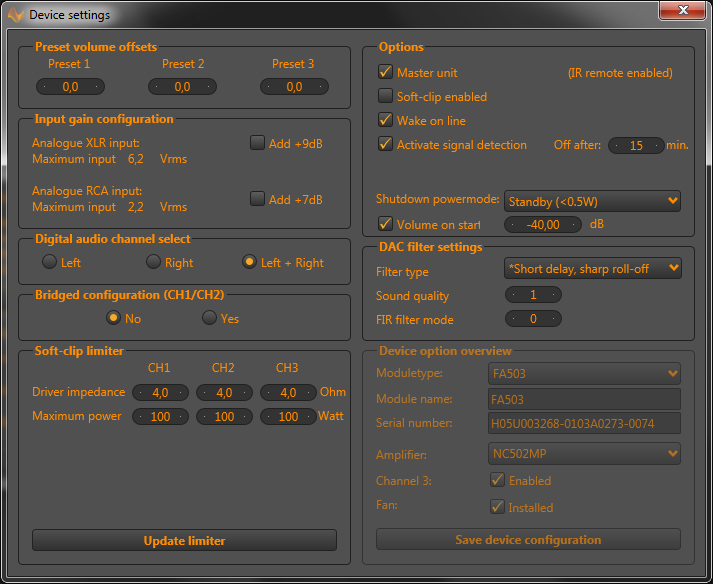

Entrons dans Device Setting

Beaucoup de paramètres sont accessibles et on devine assez bien l’orientation pro de l’ampli.

Je ne vais pas tout détailler hein …

On peut appliquer des gains suivant le preset choisi (+/-12dB), choisir le gain des entrées analogiques, configurer le canal, si on veut bridger les deux gros amplis, appliquer des valeurs pour le « Limiter », quelques options comme l’extinction automatique et une nouvelle particularité sur la version 1.3 du firmware, le choix du filtre des DAC AK4454 (voir la doc du DAC pour connaitre la config).

La partie Filter Design est en deux morceaux … ou plutôt en deux vues différentes.

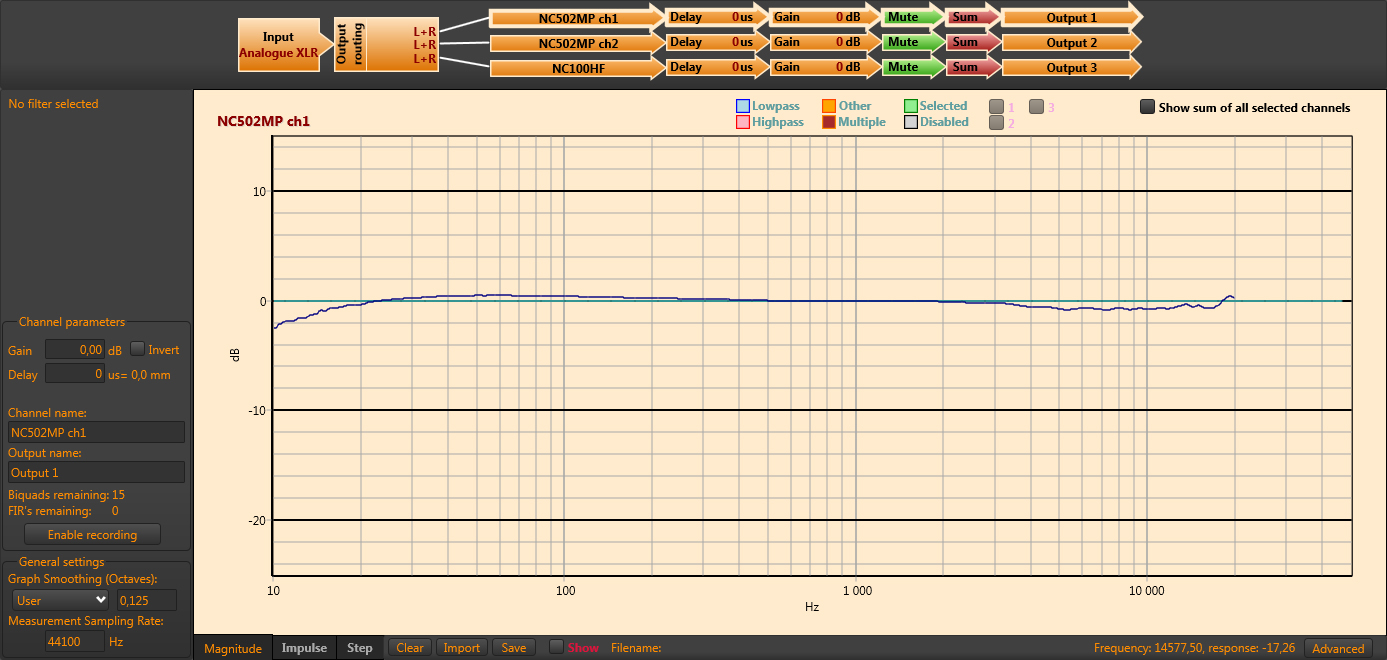

La première, assez classique et graphique permet de voir les pentes des filtres, les gains appliqués, … enfin, toute la panoplie d’une interface de filtrage.

On peut même insérer la courbe de calibration micro, et faire les mesures directement avec le logiciel.

Du coup, pas besoin de REW (par exemple) pour le filtrage à proprement parlé, on peut s’en sortir directement avec HFD visiblement (je n’ai pas encore pratiqué, je ne pourrais donc être formel).

Par contre, il faut tout de même une carte son puisque la platine n’a pas d’interface audio en USB (on peut la choisir dans HFD et donc repiquer le flux si j’ai bien tout compris).

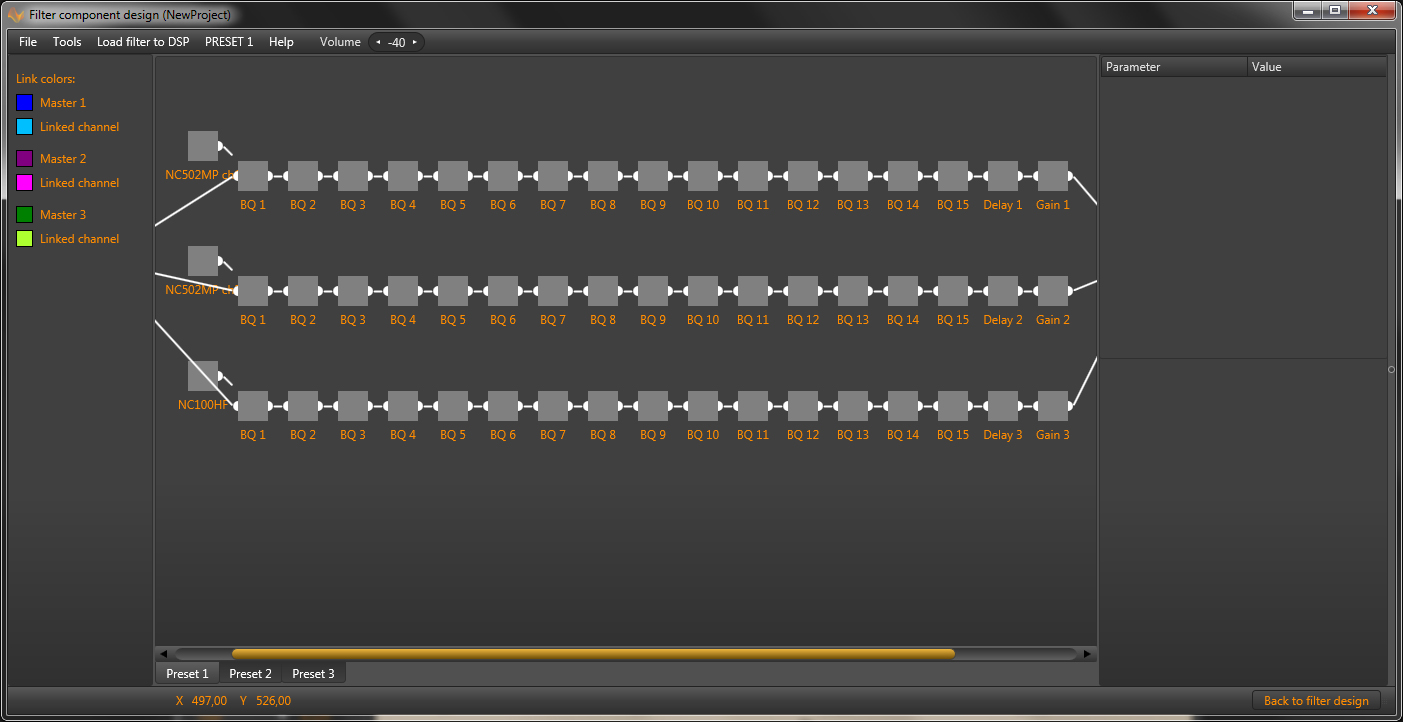

Une autre vision est possible, plus « technique » puisque l’on peut directement aller jouer avec les Biquad …

Voilà grossièrement la partie logiciel. Comme je le disais, la documentation est suffisamment bien faite pour ne pas s’étendre dessus.

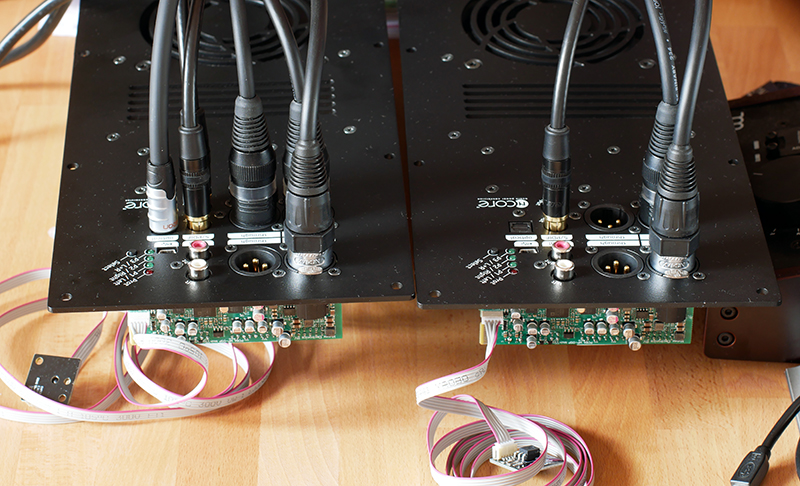

Pour mon projet, les platines seront configurées en maitre / esclave. La liaison d’information entre les deux se fait par le câble S/PDIF.

Dans ma configuration, j’ai besoin de l’AES, du S/PDIF, de l’optique et de l’entrée XLR analogique.

J’ai juste contrôlé que l’information passait bien d’un module à l’autre avec le S/PDIF de câblé entre les deux, et ça fonctionne parfaitement bien !

Ça va faire quelques ficelles derrières les enceintes.

Du coup, on se retrouve avec un bloc préampli / filtrage / ampli tout en un (c’est le but de cette platine) et en prime, trois presets disponibles pour jouer avec.

Par exemple, sur le 1 l’utilisation normale, le 2 en mode nuit avec un petit loudness et en 3 la version boite de nuit avec des grosses sécurités.

Masses et PE

Un sujet que j’aime aborder, c’est celui de la gestion de « masses ». Le monde audio est un bon gros bazar sur ce point.

Heureusement, ça tend à s’améliorer, très doucement, grâce à quelques « White Papers » et « Application Notes ».

Les premiers a avoir mis les pieds dans le plat (en dehors de nos amis traitants la CEM), c’est Rane Amplifier.

Hypex est dans la même ligne et possède une petite bibliothèque de documents sur le sujet afin de tenter de corriger le tir.

Sauf que …

En premier lieu, je m’étonnais de la présence du PE (de la « terre« ) sur la platine Fusion.

Quand on prend les datasheet des modules NC, il est stipulé que le module est en classe d’isolation électrique 2. C’est à dire, en double isolation (ou isolation renforcée). La sécurité des personnes est donc faite par l’isolation des parties actives dangereuses vis à vis des parties métalliques accessible.

Alors, pourquoi avoir placé une fiche secteur 3 pôles ?

J’ai cherché s’il existait une norme ou recommandation quelconque, mais non.

Le monde audio pro est uniquement, à ma connaissance, composé de matériels de classe I (avec PE donc).

Mais la raison est plus simple et parfaitement logique.

La platine est prévue pour être monté dans une enceinte. Hypex ne sait pas comment va être monté l’ampli.

Il y a une petite note dans la documentation des modules NC qui donne la raison :

This is a Safety Class 2 device. When mounting the module in an enclosure, a minimum safety distance of 6mm from the module to all possible conducting parts must be ensured to keep compliance with Safety Class 2.

Rien ne garantit que l’ampli soit monté dans un logement ayant une distance de plus de 6mm entre les parties actives et un morceau de métal … donc, Classe 1 !

Comme Hypex fait partie de ses fabricants qui essaient de rétablir les bonnes pratiques au niveau de la masse et des 0V, j’ai poussé l’investigation de ces points, et surprise …

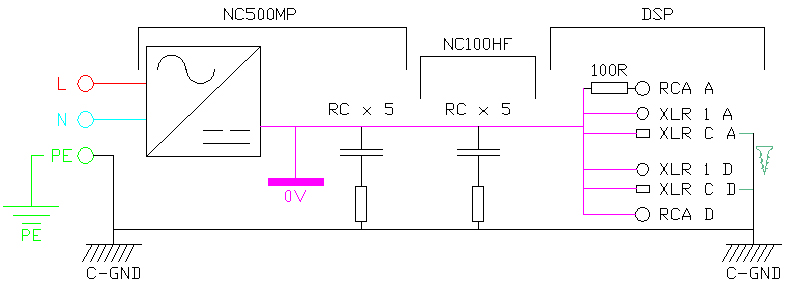

Voici le condensé en schéma.

Le PE va sur la masse mécanique.

Le module NC502MP étant en classe II, pas de PE dessus.

Le 0V est créé sur le NC502MP puisque c’est lui qui fournit l’alimentation pour tout le monde.

Le 0V des NC502MP et NC100HF sont reliés à la masse (mécanique) par des réseaux CR au niveau de chaque PAD des vis de montage coté amplificateurs.

C’est sur la platine DSP que c’est plus complexe:

– Les RCA analogique ont une R de 100 Ohms entre le corps du RCA et le 0V. Le corps des RCA est isolé de la masse.

– Les RCA S/PDIF sont reliés au 0V. Le corps des RCA est isolé de la masse.

– Les Pin 1 et les corps des XLR (analogique et digital) sont reliés au 0V.

– Les vis de montage des XLR font le contact entre le corps et la masse (un morceau de métal dans le trou de fixation du XLR est en contact avec la vis de montage).

Ils ne respectent pas leurs propres recommandations. Plus précisément, Hypex ne prend pas en compte les recommandations de Bruno Putzeys.

Le pin 1 et le corps des XLR sont sur le 0V et la masse et pas uniquement sur la masse.

Après, le cheminement est court entre le 0V du PCB DSP et la masse puisque ça se fait au niveau des 4 XLR.

Soyons pragmatique, ça ne va pas perturber le bon fonctionnement de la platine, mais il n’empêche que ça ressemble à du « faites ce que je dis, pas ce que je fais ».

Conclusion

En conclusion, et pour tempérer un peu ces derniers propos, cette platine est vraiment un bel objet technique, bien réalisé, avec un tarif contenu !

La FA503 est désormais vendue à 660€ ttc (oui le prix vient juste d’augmenter).

Pour un préampli à 5 entrées, un DSP complet, et 3 amplis 500W + 500W + 100W (à 4 Ohms) avec des performances dans le haut du panier, je crois que c’est clairement compétitif.

Quand on prend les caractéristiques des modules N-Core, on constate que c’est du matériel qui tient la route. Les réponses en fréquence sont nickel, les THD très basses, les IMD maitrisées, … et tout ça, même avec des fortes puissances.

La partie masse et 0V est malgré tout bien gérée (j’aime pinailler), Les liaisons sont toutes en différentielles, les masses mécaniques sont toutes interconnectées et bien boulonnées.

Ce qui me fait sourire, c’est que ces performances sont atteintes avec du matériel très classique, et ne sortant clairement pas du monde audio en dehors des AOP, DSP et Convertisseurs.

On trouve des drivers de mosfet industriels (servant pour du pilotage de moteur de trottinette électrique par exemple), des capteurs à effet Hall, des comparateurs pour applications industriels, et des AOP tout ce qu’il y a de plus classique le tout alimenté avec une grosse SMPS !

Mais comme la mise en œuvre est bien faite, bizarrement, ça marche.
