Lustya
Schéma du filtre
Le schéma de filtrage est relativement simple. le gros condensateur de 33uf en série au tweeter a peu d’intérêt sur l’efficacité du filtrage mais participe à une meilleure mise en phase des haut-parleurs.
Courbes de réponse
Réponse en fréquence des haut-parleurs nus
Le tweeter ne possède pas une courbe de réponse très linéaire du fait des diffractions sur le baffle. Il est encastré mais près du bord haut et centré. Néanmoins il n’y a rien de rédhibitoire.
Réponse en fréquence haut-parleurs filtrés
Mesure à 1m dans l’axe
On notera également la présence de la courbe mesurée en inversion de polarité mais dans l’axe. L’enceinte sera posée au sol et les centres émissifs des haut-parleurs seront légèrement placés différemment au point d’écoute.

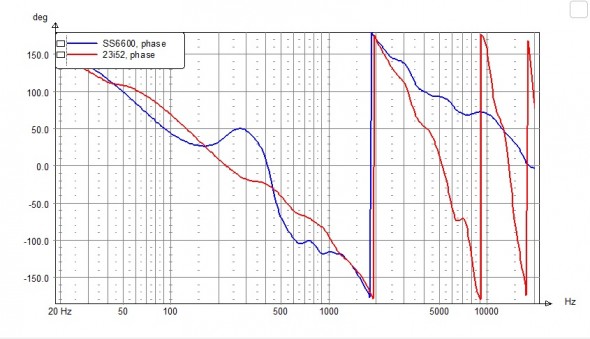

Le suivi des phases individuelles
L’évent
L’évent étant placé en façade j’ai vérifié qu’il ne polluait pas trop le message en faisant une mesure dans son embouchure
Impédance
Distorsions harmoniques
Mesures à 40cm et à 2.8v
Mesure à 2.8v + 10db, soit environ 98db à 1m. La mesure à 2.8 est placée en overlay (D2o et D3o).
Directivité horizontale
Il n’y a pas de miracles en utilisant un 8 pouces associé à un tweeter à dôme qui sera omni à 4-5khz . Mais prenez ces courbes indépendamment : aucune ne sera désagréable.
Aspect temporel
Une fois filtré on voit que le Burst est très très propre.
A l’écoute
Franck ne voulait pas une enceinte agressive, il veut pouvoir écouter du rock à bon niveau sans fatigue auditive. Je dois dire que le pari est réussi. Néanmoins l’enceinte ne manque pas de détails. Les anglais diraient qu’elle est « easy to listen ».
Les lustya sont pousse au crime, on a l’impression de réserve de puissance, de pouvoir monter le son indéfiniment. On devient déraisonnable et on ne s’en rend (presque) pas compte. Lors des écoutes avec franck seul mon ampli m’indiquait sur l’écran que j’avais « juste » une atténuation de 0db.
Le grave pourrait paraître court aux simulations mais à l’écoute il en est tout autre, ça descends suffisamment et avec du punch et de l’énergie. Le medium aigu est super propre, détaillé, mais propre avec une grande finesse dans la restitution globale. Le message est comme nettoyé.
Malgré une enceinte posée au sol et ce qu’on pourrait croire la scène sonore est stable et précise, elle était même plus lisible que les Prima qui tournaient en comparaison. Cette comparaison est d’ailleurs très dure pour les Prima qui ne peuvent pas lutter, dans aucun domaine sauf le prix et l’encombrement.
Le retour en arrière fut difficile mais tout de même obligatoire en ce qui me concerne car Franck a bien fini par récupérer ses enceintes.
Les Lustya sont pour moi parmi les meilleures enceintes que j’ai pu avoir la chance de travailler. Une écoute qui ne laisse pas indifférent.
Merci beaucoup pour cette magnifique réalisation !
Elle va faire rêver plus d’un Diyeurs !
Il est vrai que de telles réalisations ont un prix
va falloir économiser !
Cordialement
Merci Cédric pour cet article, je te donnerai des photos dès qu’elles seront finies.
Et surtout, un grand merci pour le travail que tu as effectué sur ce projet.
Belle enceinte
J’ai hate de la réécouter dans sa version avec filtre finalisée.
L’écoute du filtre n-1 m’avait déjà faite forte impression.
Bonjour Cédric,
Belle réalisation ,
Juste une remarque sur l’étalonnage des chiffres sur les courbes qui est un peu farfelu.
Bonjour, les courbes de réponse de l’évent, de disto et celles liées à la directivité ne sont pas calibrées en SPL donc effectivement il ne faut pas regarder le niveau annoncé. Seuls les niveau des courbes de réponse + réponse filtrée avec reverse sont à peu près calibrées pour 2.83v à 1m.
