Highland Audio Aingel 3201

Modélisation

La charge

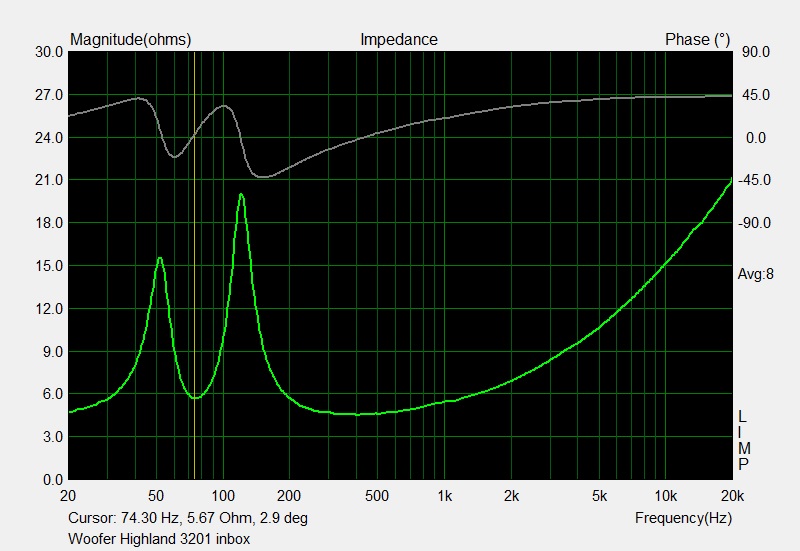

Si on mesure l’impédance du haut-parleur dans sa charge on connaîtra la fréquence d’accord de l’évent. Ici on peut lire 74Hz.

HighlandWooferImp

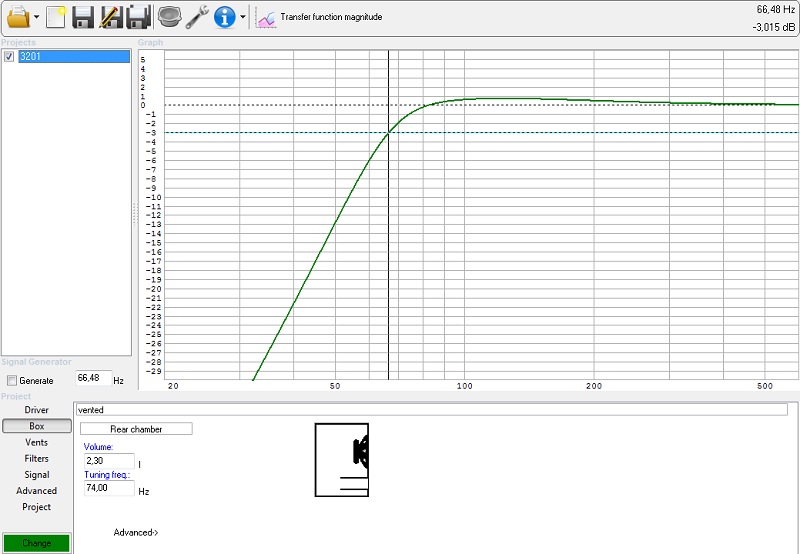

J’ai estimé le volume interne à 2.3 litres. Si on entre les paramètres T&S précédemment mesurés dans un logiciel de simulation comme winisd et qu’on entre cette fréquence d’accord de 74Hz on obtient une modélisation de charge tout à fait adaptée avec une fréquence basse à -3db qui s’établit à 66Hz. C’est donc très cohérent avec les 65Hz annoncés par la marque. Il y a une légère surtension (1db) qui sera appréciable sur une petite enceinte. Je confirme donc mes impressions d’écoute on ne touchera pas à l’évent. Il aurait mérité d’être un peu plus gros mais ça ne rentrait plus dans la caisse !



Highlandcharge



Le filtre d’origine

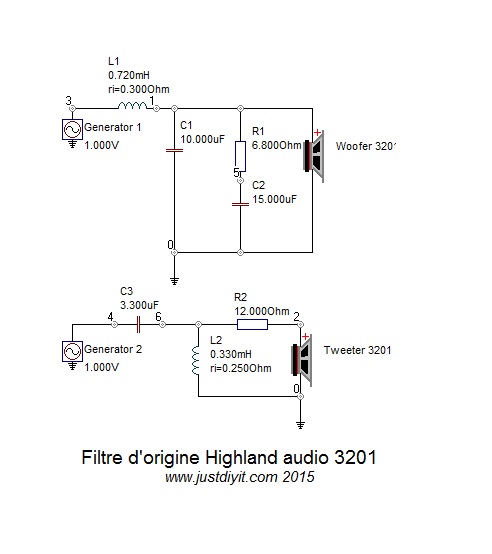

En suivant les pistes et le trajet du signal sur le filtre j’ai pu retracer le schéma. Certaines valeurs sont directement indiquées sur les composants. Les selfs ont été mesurées.

FiltreorigineHighland

Si on analyse ce schéma on remarque que le couple L1C1 forment une filtre passe bas d’ordre 2. Le circuit R1C2 est un circuit de correction.

Le couple C3L2 forme un filtre passe haut d’ordre 2. R2 est une résistance d’atténuation.

NB : Juste une petite remarque sur le condensateur nommé C2 de 15uF . Cette valeur est celle du condensateur en place mais la sérigraphie du PCB indique 22uF.

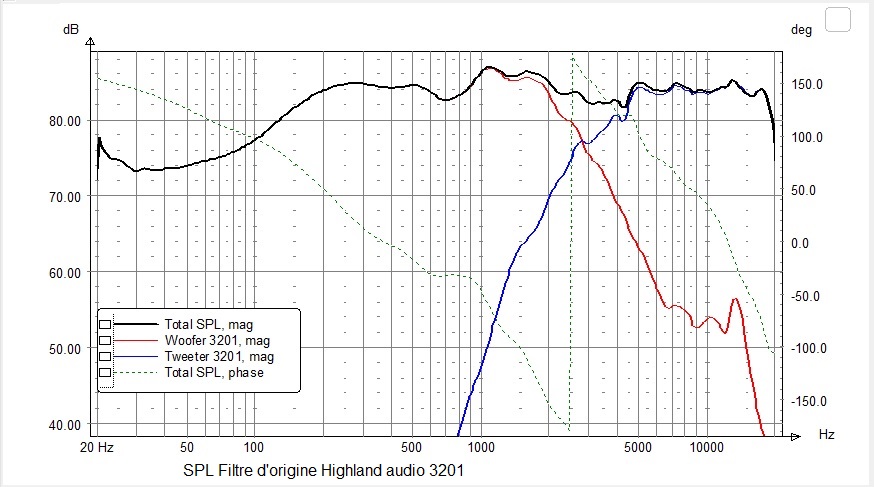

Des mesures ont été réalisées à 80cm puis fenêtrées. Le décalage des centres émissifs a été mesuré également (environ 21mm à la précision près de la fréquence d’échantillonnage). Elles ont été entrées dans le logiciel de simulation de filtre et regardons maintenant ce qui se passe.

FiltreorigineHighland1

Jusque là rien de nouveau c’est ce qu’on avait mesuré. On a toujours trop de niveau entre 900Hz et 2000Hz et un léger creux entre 3 et 4kHz .

Le pic de fractionnement n’est pas beaucoup calmé avec une pente peu respectée après 6000Hz.

Le phase tracking n’est pas mauvais, il n’est pas parfait mais pas si mal. C’est ce qu’on avait imaginé à la mesure en inversion de polarité.

On peut néanmoins remarquer que dans la zone du pic de fractionnement du woofer les deux haut-parleurs se suivent mal et cela risque de perturber l’extrême aigu.

FiltreorigineHighland2

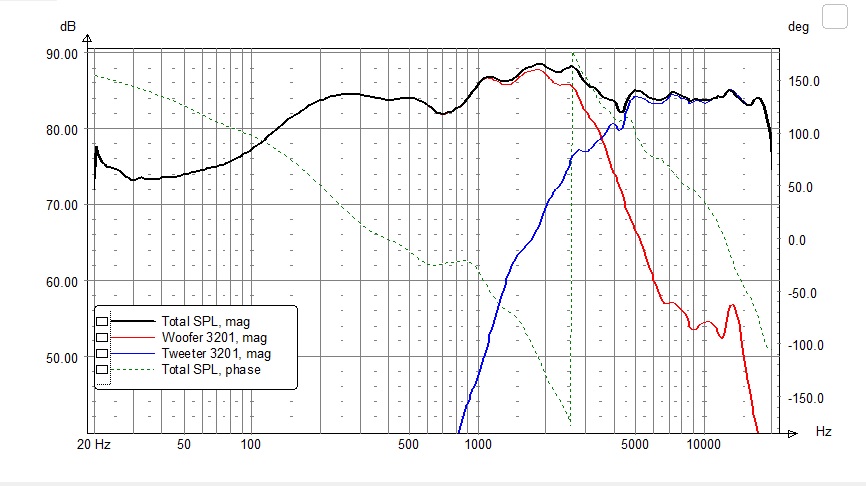

La première question qui m’est venue est : à quoi sert le réseau de correction RC sur le woofer. Mieux que les calculs il suffit de le débrancher dans le simulateur pour voir ce que ça donne.

FiltreorigineHighland3



Ce filtre a donc un effet sur le medium et calme en partie la remontée du woofer. La personne qui a conçu le filtre était donc de bonne volonté et a bien cherché à y faire quelque chose mais ce n’est fait qu’à moitié. Dommage !

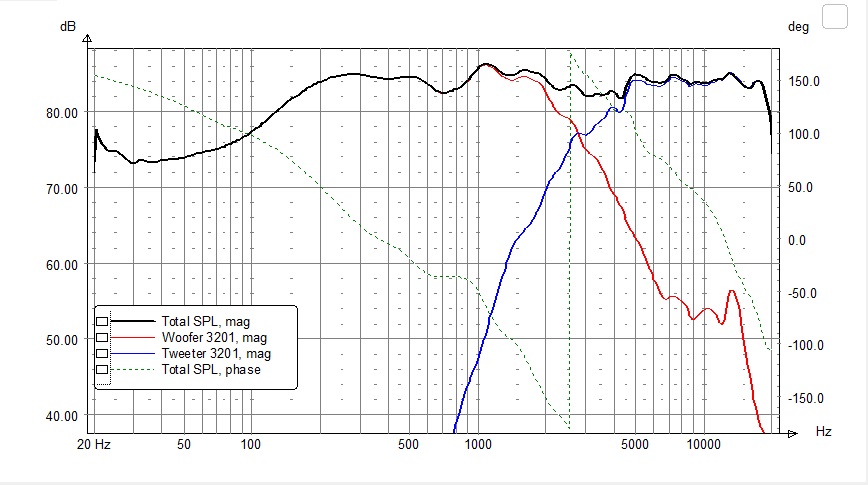

Et si on mettait 22uF comme il semblait être prévu sur le PCB ?

FiltreorigineHighland4

C’est mieux ! On est pas encore bien mais on va dans le bon sens.

Optimisations possibles

La base de l’enceinte est relativement saine. Afin d’optimiser le filtre je suis passé par l’étape courbes cibles.

Tout d’abord j’essai de faire coller des courbes cibles au filtre d’origine. J’ai calé le niveau de référence à 84db c’est à dire le niveau dans le grave du woofer.

Même si le filtre embarque des cellules d’ordre 2 la pente acoustique d’approche plus d’un LR4 à 2800Hz. Highland annonce des pentes à 12db/o, je pense qu’ils parlaient de l’ordre électrique du filtre.

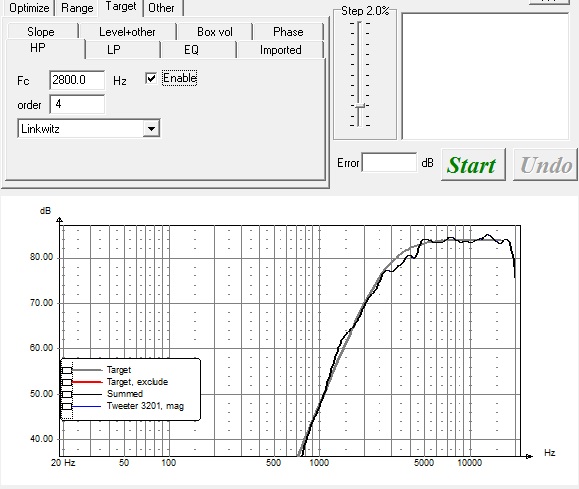

Pour le tweeter

CourbesciblesHighland

On visualise mieux le petit creux entre 3 et 4k.

Pour le woofer

CourbesciblesHighland1

Ca saute aux yeux. Il faut raboter le medium et ajouter un petit circuit de correction pour le pic de fractionnement.

Je vous passe les étapes de simulations pour améliorer tout ça. J’ai cherché à changer le moins de valeurs possibles et ne presque pas toucher au schéma d’origine. La base est bonne on est dans l’optimisation plutôt que la profonde modification.

La fréquence de coupure a été décalée à 2650Hz.

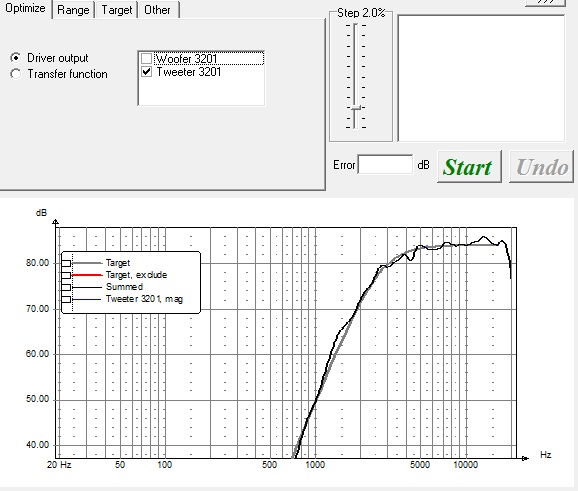

Sur le tweeter la self parallèle de 0.33mH a vu sa valeur augmenter pour gonfler légèrement le bas et combler le creux. Le tweeter perdait alors un peu de niveau général et la résistance série de 12 ohms a été troquée pour une 10 ohms. Une forte résistance série comme ça peut tronquer un peu les extrémités et on gagne un petit peu dans l’extrême aigu.

CourbesciblesHighland3

Concernant le woofer j’ai modifié le réseau RC déjà en place et ai creusé la piste de l’augmentation du condensateur. 22uF ne suffisait pas : je suis passé à 47uF.

Un petit condensateur a été ajouté sur la self pour corriger le pic de fractionnement. Ce n’est pas encore parfait mais beaucoup mieux et suffisant à mon avis.

CourbesciblesHighland2

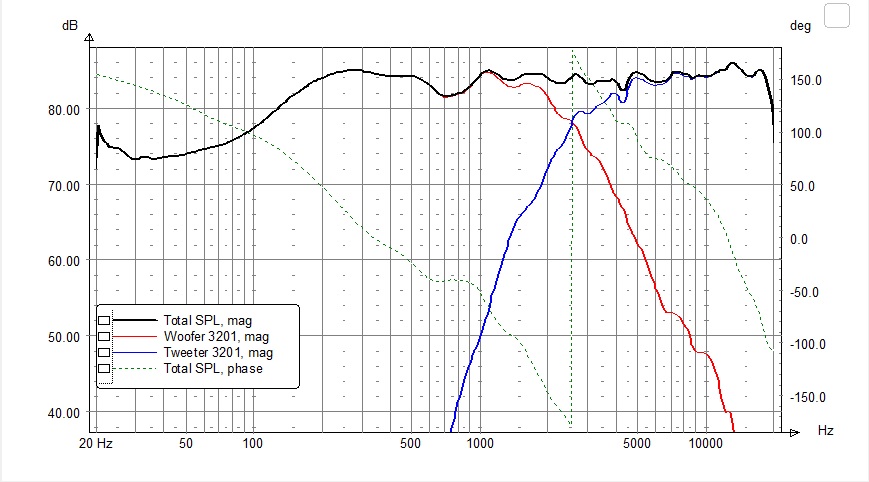

La courbe de réponse devient donc

FiltremodifHighland

Le « phase tracking » est même amélioré. C’était recherché biensûr. Il y avait d’autres options de modifications, pas plus compliquées mais qui donnait un résultat global à la simulation moins intéressant.



FiltremodifHighland2

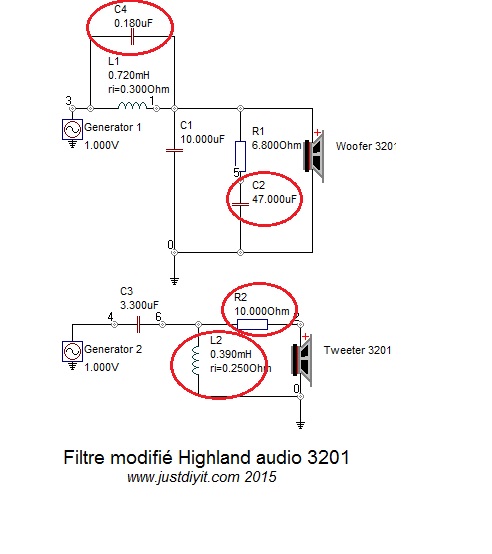

Pour finir voici le nouveau schéma de filtre avec les nouveaux composants entourés.

FiltremodifHighland3

Le remplacement de R2 et L2 devrait se faire sans complications sur le circuit d’origine. Rien ne vous interdit de mettre plus haut de gamme sur C3 mais attention à la place disponible.

Le petit condensateur C4 peut également être ajouté sans trop difficultés. Le remplacement de C2 peut poser plus de soucis. Il n’y a pas beaucoup de place et mettre un MKP ici sera énorme. Il faut à mon avis remettre un chimique non polarisé (et pas cher).

Si vous ne deviez faire qu’une seule modification ce serait ce C2. Le reste c’est parce qu’on a les mains dedans et qu’on peut encore grappiller. Il est possible de laisser R2 à 12 ohms si on a peur d’avoir trop d’aigu.

Edit du 20/09/2015

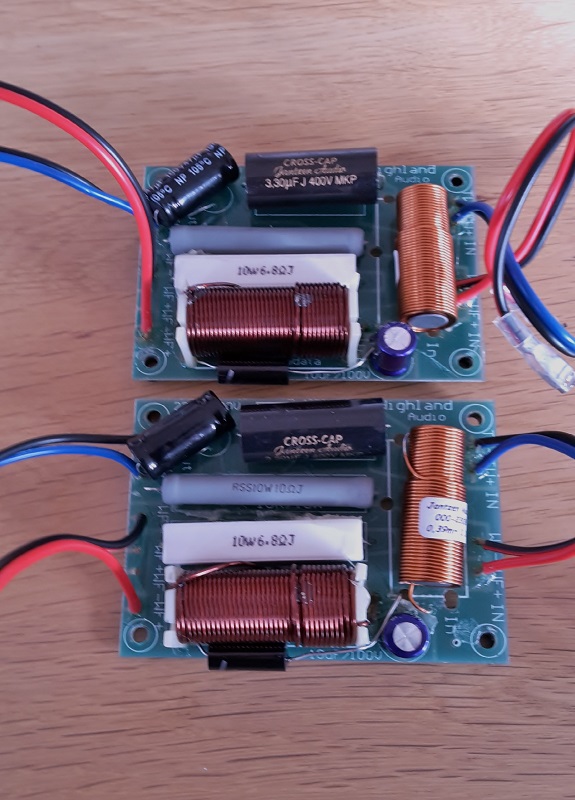

Voici ce que j’ai fait

FiltremodifHighland4

Conclusion

Ces Highland Audio 3201 sont des petites enceintes sympathiques, bien placées dans leur gamme avec une conception et fabrication de bonne qualité. Le tableau ne peut pas être idéal et il y a toujours quelque chose qui peut être modifié.

Le filtre peut être retravaillé avantageusement sans pour autant bouleverser ce qui est en place. La base de travail est bonne.

Les haut-parleurs sont de qualité très correcte. Une fois modifiée cette enceinte peut directement entrer en concurrence avec une Mini12 présentée sur ce site.

Elle ferait vraiment poser la question : est-ce que le DIY vaut le coup à ce niveau de gamme ? C’est la question de départ.

Pour ma part la réponse est : Pas sûr.

Il existe sur le marché des haut-parleurs au détail équivalents à ceux de la highland. On peut par exemple citer les Dayton DA115 et ND25TA-4 qui se négocient à une vingtaine d’euros pièce. Ca fait déjà 80 euros de haut-parleurs, puis il faut faire une caisse bien finie, avoir les compétences pour concevoir un filtre aussi optimisé que ce qui est proposé ici, acheter les composants, le temps…Pour faire au mieux aussi bien ?

Pour moins de 200 euros en comptant l’optimisation et un peu de temps quand même vous avez un produit tout à fait honorable si vous chercher quelque chose de ce gabarit.

Il manque juste le plaisir de l’avoir fait soit même !









Cédric B. (Kro)
