Acoustic Elegance TD15M
Paramètres Thiel&Small
Etant donné que nous n’avons pas démonté le haut-parleur je n’ai malheureusement pas pu mesurer ces paramètres. Je ne peux que vous montrer les données fournies par le fabricant :
TD15M – 8ohm
Fs: 34.7Hz
Qms: 5.09
Vas: 312L
Cms: .3mm/N
Mms: 70g
Rms: 3kg/s
Xmax: 6mm
Sd: 855sqcm
Qes: .35
Re: 6.6ohm
Le: .2mH
Z: 8ohm
Bl: 17Tm
Pe: 500W
Qts: .33
1W SPL: 97.8dB
2.83V SPL: 98.6dB
Les chiffres parlent d’eux mêmes, mais trois valeurs paraissent suffisamment basses pour être remarquées : Fs, Mms, et Le.
Lors du test (mesures et écoutes) le haut-parleur était chargé en bass reflex, dans environ 200 litres, et accordé à 35hz et à un passe-haut type LR24 à 22Hz.
L’accord à 35hz me parait un peu bas à la simulation mais permet d’approcher le 40Hz à -3db en dehors du room gain ce qui est tout à fait respectable pour un haut-parleur de ce genre.
Réponse en fréquence
Voici une mesure réalisée à 85cm légèrement hors axe (micro plutôt à hauteur de la compression).

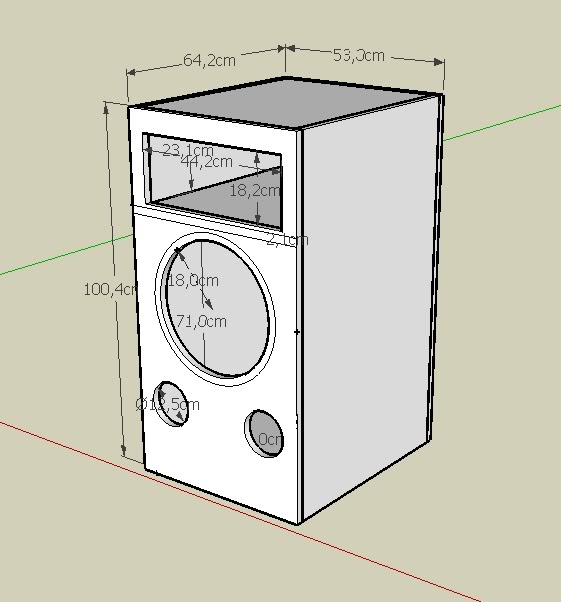

Voici le plan de la caisse fourni par Serge :
Etant donné la proximité des différents éléments, notamment le sol, il a été impossible de fenêtrer efficacement une mesure sans sortir l’enceinte en extérieur ou la surélever dans une pièce avec plus de hauteur sous plafond.
Remarque : le niveau SPL n’a pas été calibré et la mesure est très chahutée par l’environnement, notamment le gros creux vers 300Hz qui correspond à l’effet du sol par exemple.

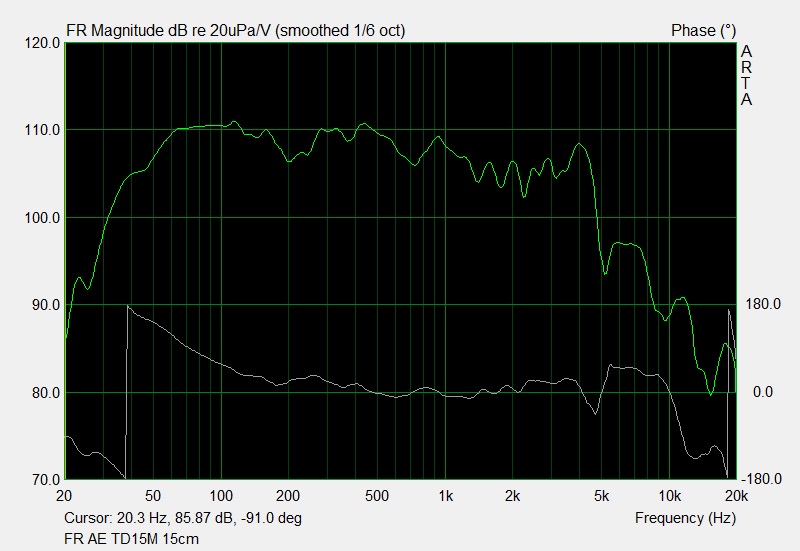

Voici une mesure du haut-parleur en champ proche non fenêtrée à environ 15cm de l’ogive qui sera plus informative
La bande passant va de 50Hz à presque 4kHz avec une bonne linéarité. Cela se ressent d’ailleurs à l’écoute du haut-parleur en large bande sans aucun filtrage ou il n’y a rien de très gênant qui saute à l’oreille à première vue. Nous verrons plus tard qu’il y a quand même des choses à dire qu’on commence à suspecter sur cette courbe.
La courbe publiée par le fabricant est tout à fait comparable, mesure en champ proche également
Distorsions harmoniques

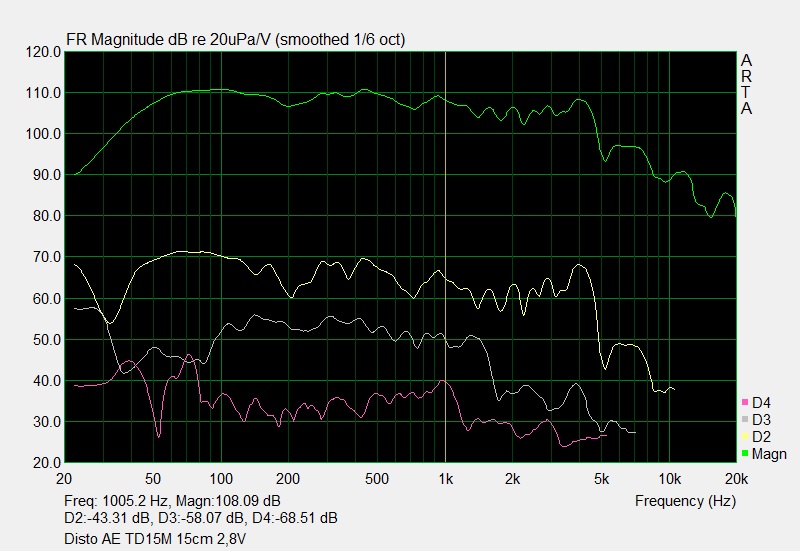

Mesures réalisées à 15cm de l’ogive.
A 2.83 Volts
Les courbes de distorsions harmoniques sont d’excellent niveau. Le niveau reste bas, même très bas en fréquence (jusqu’à 40Hz), vive les 15 pouces ! (retournez voir les mesures des sds134 ou 18w4434 publiées sur ce point…)
La distribution des harmoniques est très homogène sur tout le spectre, pas de ruptures particulières ou pics importants. Le niveau de H3 est très faible. Vive le moteur de course !
Remarque : Avec ce TD15M 2.8V doit réprésenter quelque chose comme 97db/1m , ce n’est donc pas vraiment comparable avec un haut-parleur bas rendement. Les 18W4434G00 testés sur ce site demanderaient à peu près le double de voltage pour atteindre le même niveau SPL, et presque le quadruple pour le SDS134THP.

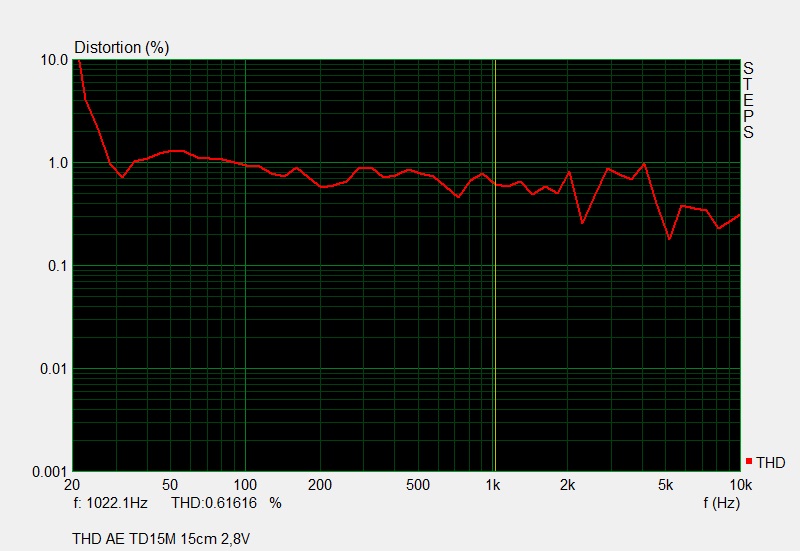

La THD est dominée par la H2 :

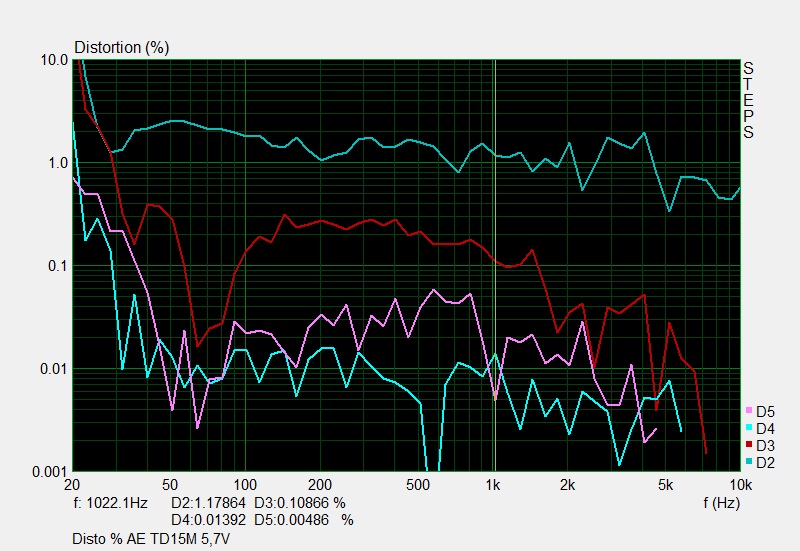

Si on prend ce genre de haut-parleur c’est pour en avoir sous le pieds, j’ai donc décidé de faire une mesure à 5.7v soit environ 6db de plus (environ 103db/1m)
Seule la H2 augmente un peu, le reste ne bouge quasiment pas.
Voici la THD correspondante
Ce haut-parleur devrait permettre d’atteindre des niveaux importants dans nos intérieurs avec un faible taux de distorsion.
